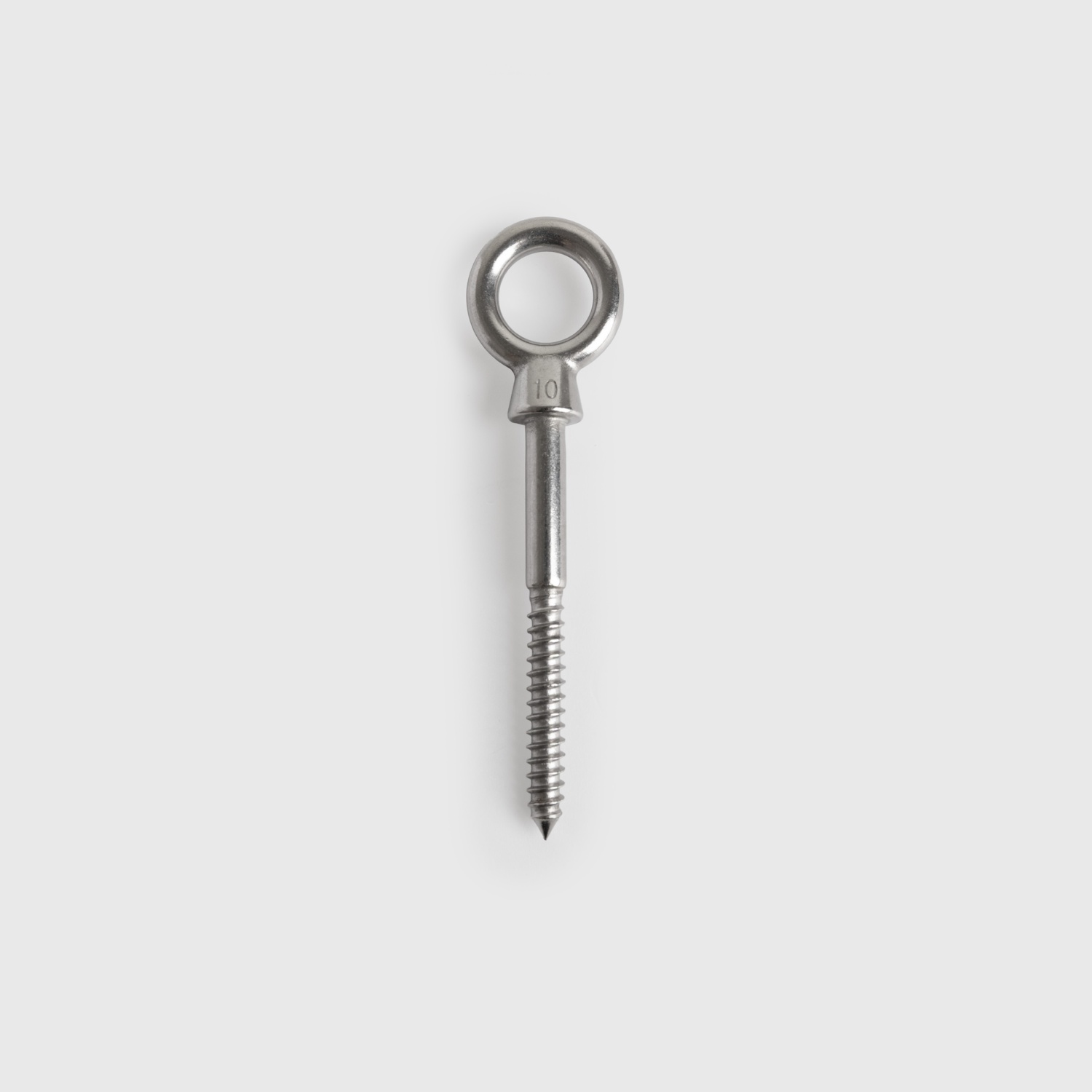

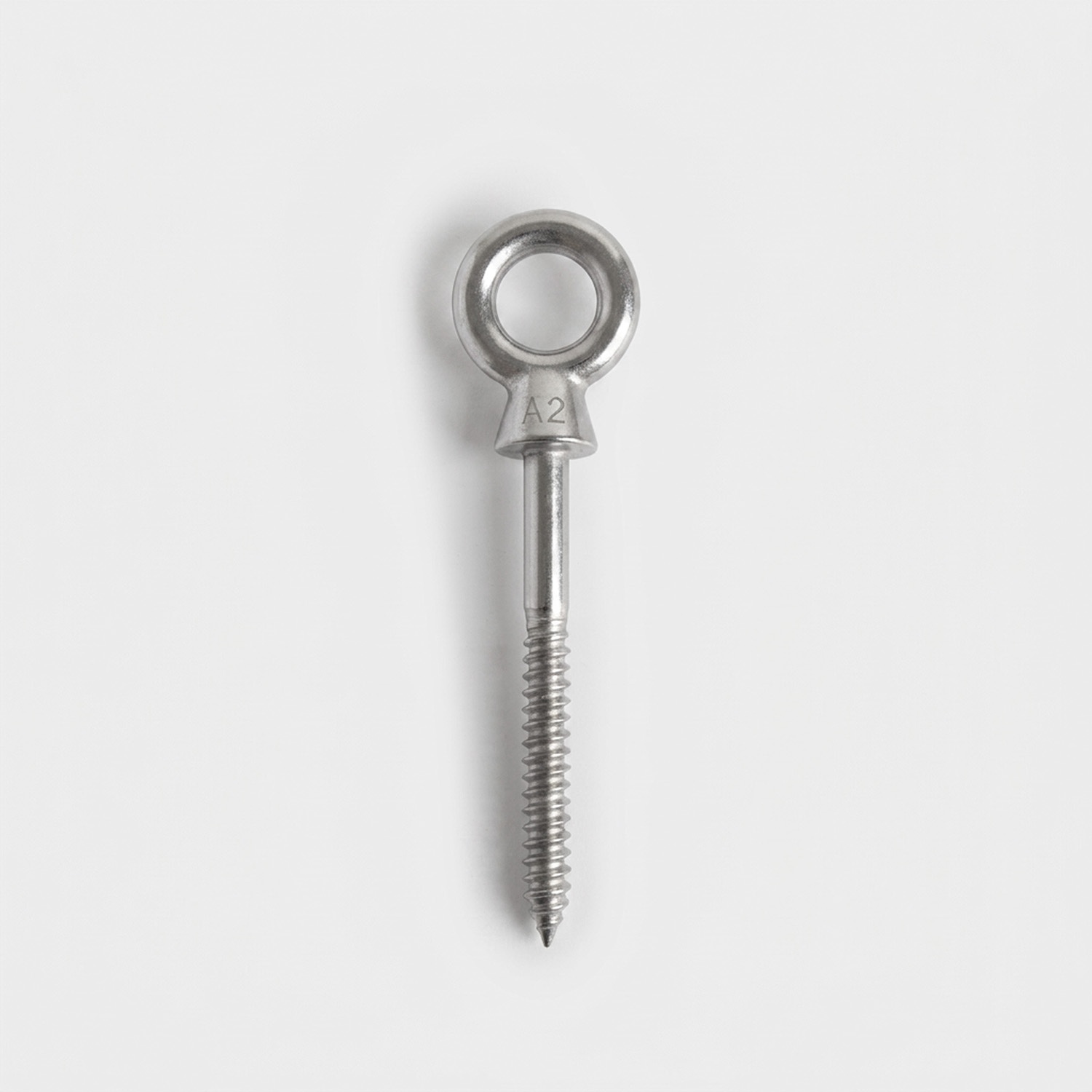

Ösenschraube für Holz Ösenschraube aus Edelstahl 304 für Sonnensegel

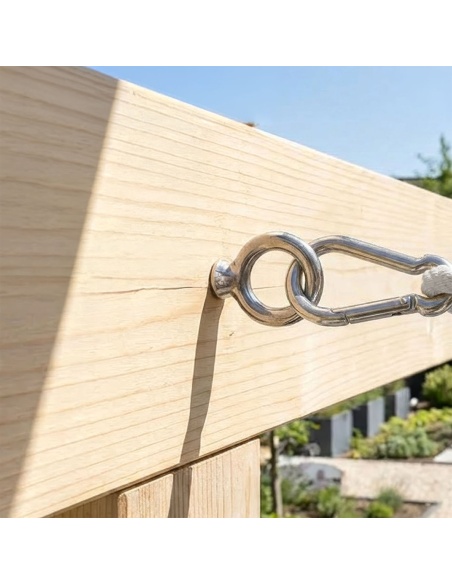

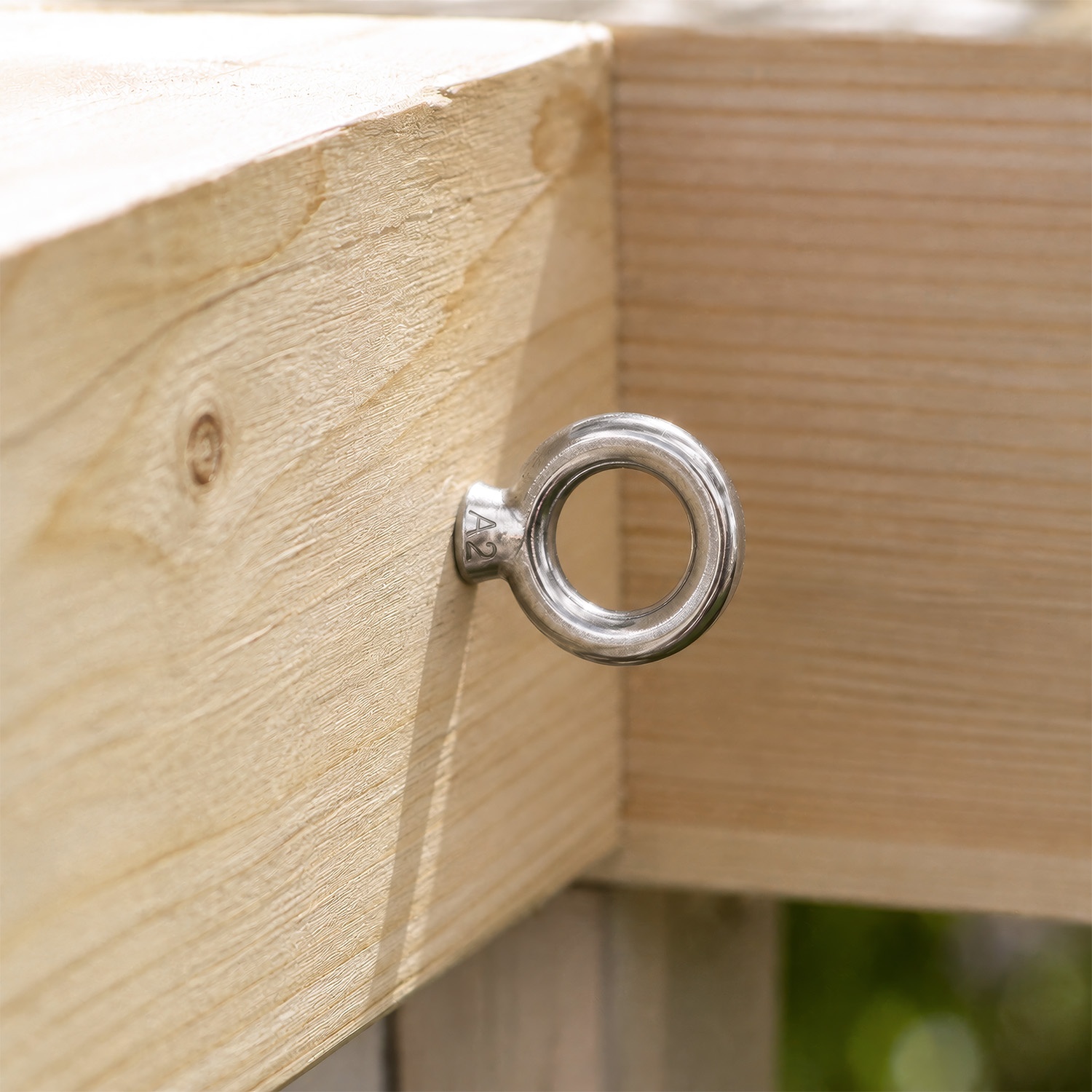

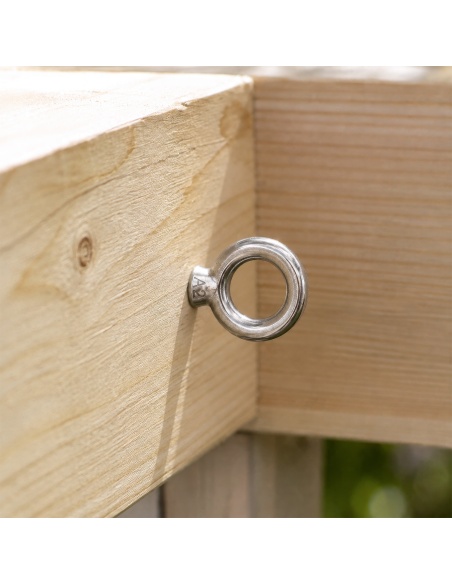

Die Ösenschraube für Holz verwandelt einen Balken, einen Sparren oder einen Mast in einen Ankerpunkt für Ihr Sonnensegel. Sie wird direkt in die Faser geschraubt, ohne Dübel und ohne Platten, und die breite Öse nimmt Karabiner und Spannschloss auf. Sie besteht aus Edelstahl 304, mit angegebener Traglast: 150 oder 220 kg.
- Angegebene Traglast: 150 kg (M10×100) und 220 kg (M12×120), mit vierfacher Sicherheitsreserve.

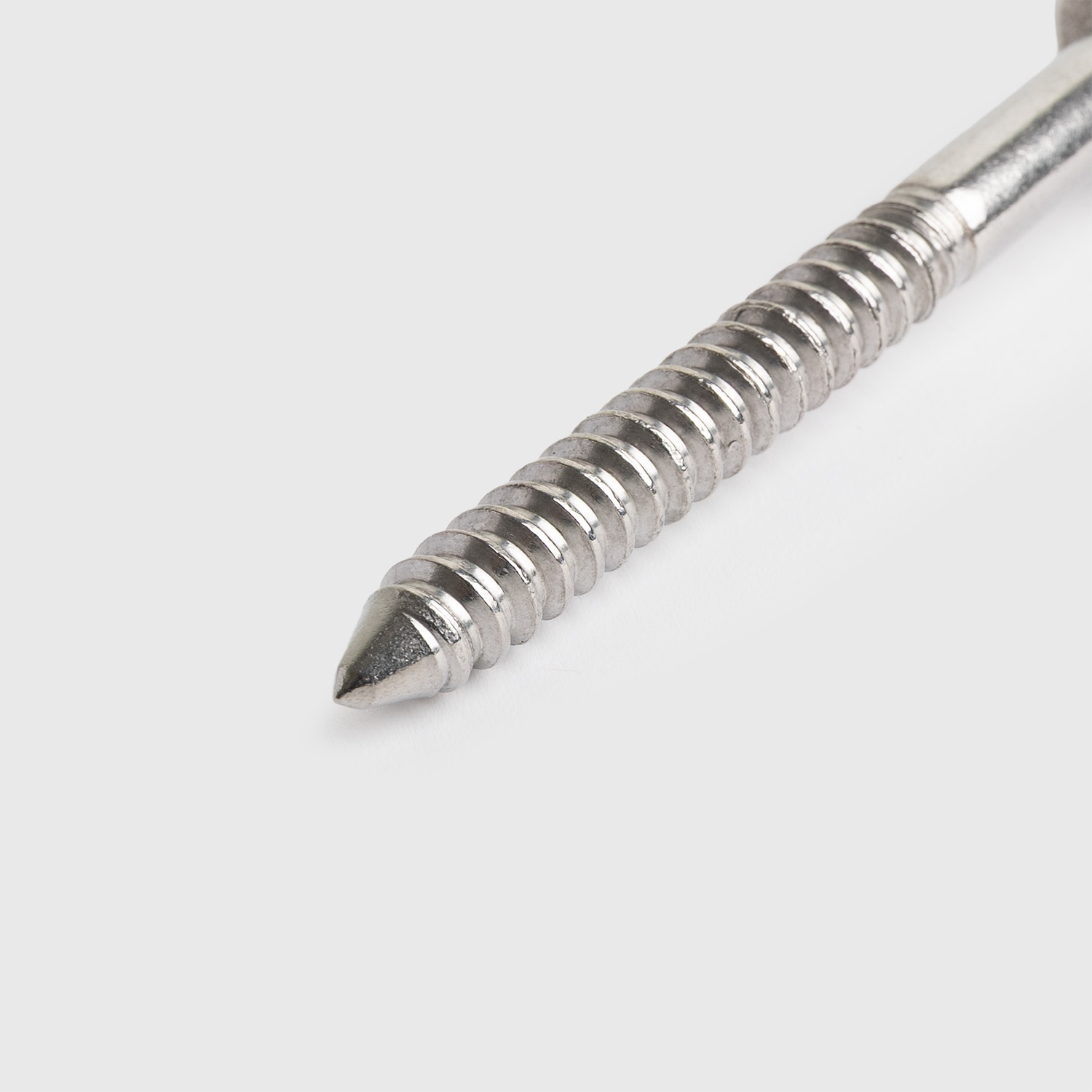

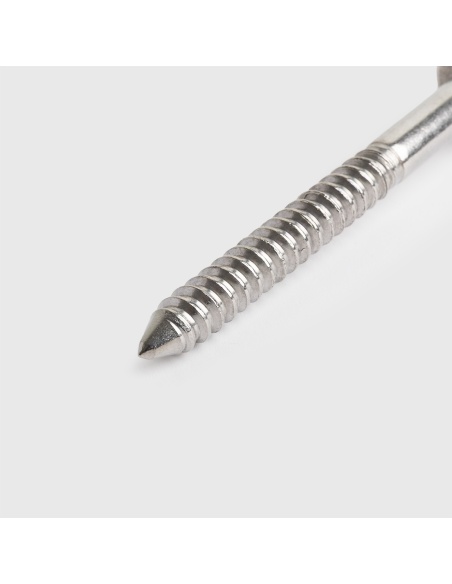

- Tiefes Gewinde von 60 oder 80 mm: Der Halt wirkt im Inneren des Balkens, nicht an der Oberfläche.

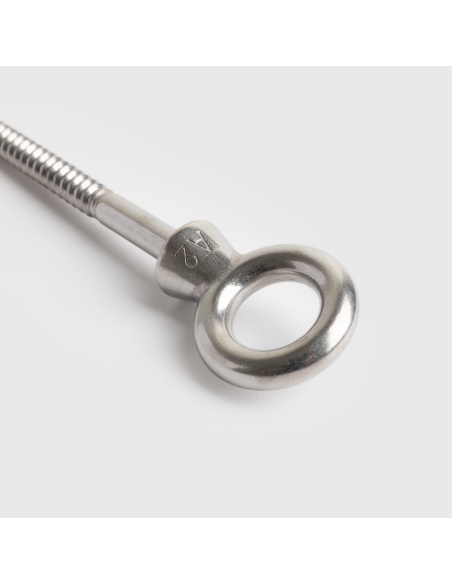

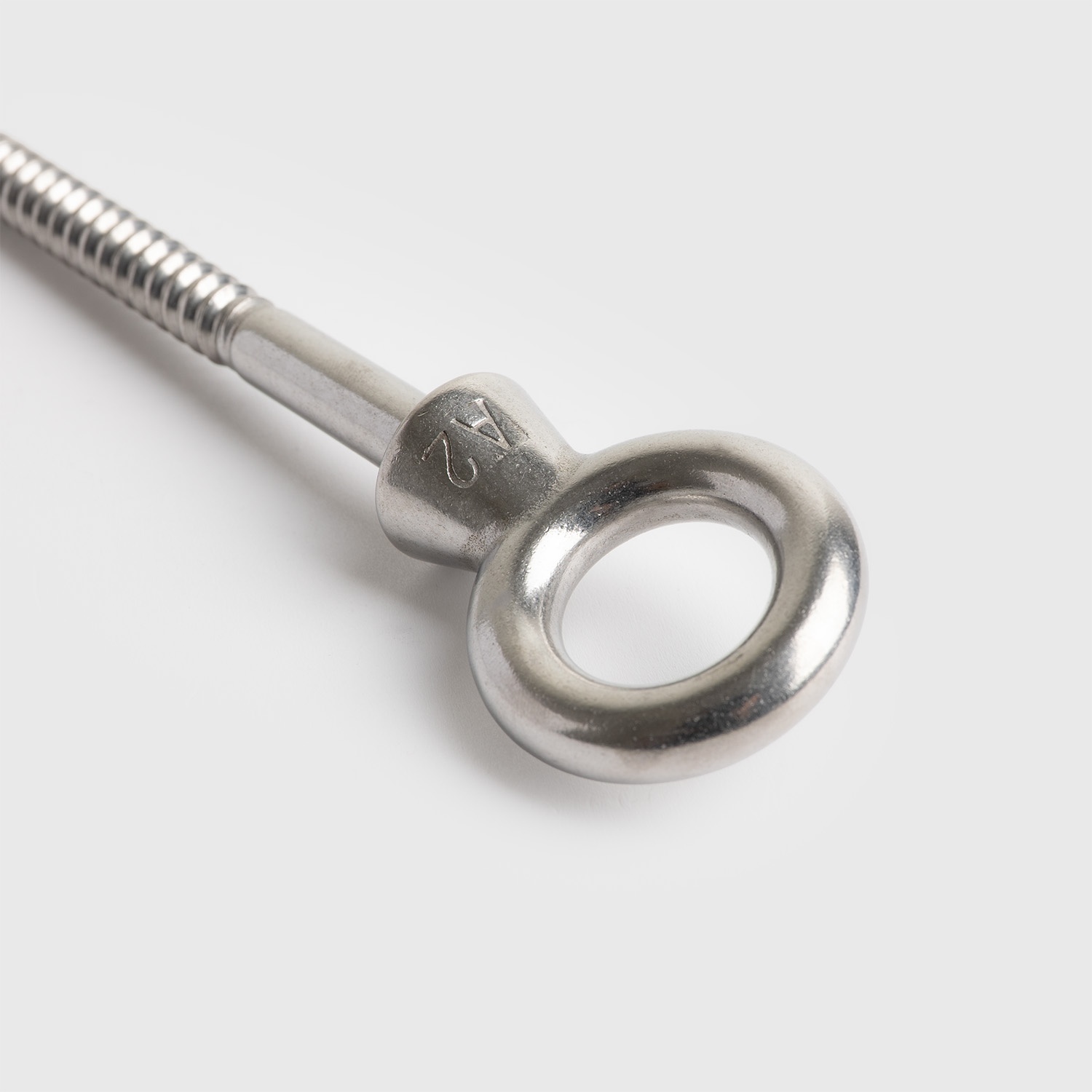

- Vergrößerte Öse von 22 oder 25 mm: Karabiner und Spannschloss finden Platz, auch gemeinsam.
- Zwei Größen verfügbar: M10×100 mm und M12×120 mm, passend zu Ihrem Sonnensegel.
Optionen wählen
Kostenloser Entwurfsservice
Top Service auch nach dem Kauf
Zustellung in 24/48 Stunden
Produktdetails
Alles, was Sie brauchen: Anleitungen und Anweisungen
| Dokument / Video | Aktion |
|---|
Technisches Datenblatt
Produkttyp |
Ringschraube mit Holzgewinde |
Material |
Edelstahl 304, gedreht (rostfrei, geeignet für dauerhafte Außenanwendung) |
Oberfläche |
Poliert |
Verfügbare Varianten |
Ringschraube M10×100 mm Ringschraube M12×120 mm |
Nenndurchmesser |
Ringschraube M10×100 mm: 10 mm Ringschraube M12×120 mm: 12 mm |
Gesamtlänge (inkl. Ring) |
Ringschraube M10×100 mm: 150 mm Ringschraube M12×120 mm: 180 mm |
Gewindelänge |
Ringschraube M10×100 mm: 60 mm Ringschraube M12×120 mm: 80 mm |
Innendurchmesser Ring |
Ringschraube M10×100 mm: 22 mm Ringschraube M12×120 mm: 25 mm |
Arbeitslast (WLL) |
Ringschraube M10×100 mm: 150 kg Ringschraube M12×120 mm: 220 kg |
Bruchlast |
Ringschraube M10×100 mm: 600 kg Ringschraube M12×120 mm: 880 kg |
Sicherheitsfaktor |
1:4 auf die Bruchlast |
Zugfestigkeit des Materials |
≥ 515 N/mm² |
Salzhaltige / küstennahe Umgebungen |
Geeignet |
Kompatible Untergründe |
Nur tragendes Holz (Balken, Sparren, Pfosten) Nicht geeignet für Mauerwerk und Beton |
Verpackung und Garantie |
|
Packungsinhalt |
1 Ringschraube für Holz |
Gewicht |
Ringschraube M10×100 mm: 97 g Ringschraube M12×120 mm: 219 g |
Verpackung |
Einzelne Schutzhülle |
Garantie |
2 Jahre |
Weniger lesen -
Mehr lesen +
FAQ
FAQ
Er dient dazu, einen festen und dauerhaften Ankerpunkt an einer tragenden Holzkonstruktion zu schaffen: Einmal eingeschraubt, bleibt die Öse an ihrem Platz – bereit für Karabiner und Spanner des Sonnensegels.
Die M10×100 hat eine Arbeitslast von 150 kg, ein Gewinde von 60 mm und einen Ring von 22 mm; die M12×120 steigt auf 220 kg, mit einem Gewinde von 80 mm und einem Ring von 25 mm.
Es kommt auf die Größe des Sonnensegels und die vorgesehene Spannung an: Bei großen oder stark gespannten Sonnensegeln empfiehlt sich die M12×120. Im Zweifelsfall hilft Ihnen unser kostenloser Planungsservice, die richtige Größe zu finden.
Nein. Der Augbolzen ist ein Befestigungszubehör: Das Sonnensegel wird separat erworben.
Einen pro Ecke des Sonnensegels, die Sie an einer Holzkonstruktion befestigen möchten. Die übrigen Ecken werden mit Wandplatten oder Masten fixiert.
Mit den festen Sonnensegeln aus dem Katalog, über Karabiner und Spanner: Es ist Teil des Maanta-Befestigungssystems.

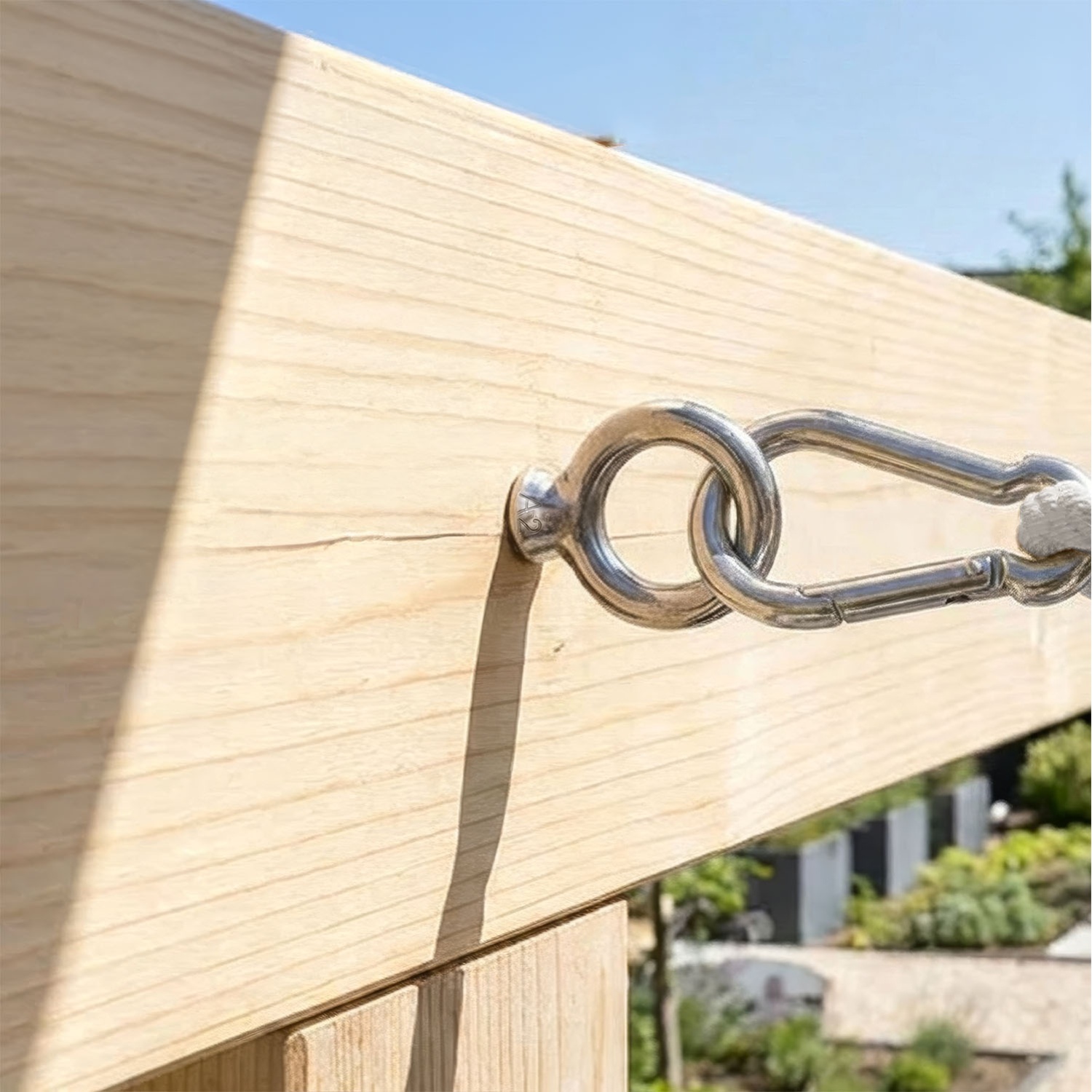

Ja: Der Karabiner verbindet die Ecke des Sonnensegels mit dem Ring, der Spanner reguliert die Spannung. Beides finden Sie in unserem Maanta-Befestigungssortiment.
Edelstahl 304, gedreht und poliert: Es hält das ganze Jahr im Außenbereich stand, ohne zu rosten.
Es handelt sich um einen rostfreien Stahl, der für die dauerhafte Verwendung im Außenbereich geeignet ist – auch in Küstennähe.
Die angegebene Arbeitslast beträgt 150 kg für die Größe M10×100 und 220 kg für die M12×120, mit geprüften Bruchlasten von 600 bzw. 880 kg.
Es ist das Gewicht, mit dem die Verankerung sicher arbeiten kann: ein Viertel der Last, die zum Bruch führt – um bei Böen und Rucken ausreichend Sicherheitsmarge zu gewährleisten.
60 mm beim Maß M10×100, 80 mm beim Maß M12×120: Der Halt wirkt im Inneren des Balkens, nicht an der Oberfläche.
22 mm Innendurchmesser bei der M10×100, 25 mm bei der M12×120: Karabiner und Spanner finden auch gemeinsam Platz.
150 mm bei der Größe M10×100, 180 mm bei der M12×120, einschließlich Ring.
97 Gramm die M10×100, 219 Gramm die M12×120.
Ja, es ist ausdrücklich für salzhaltige und Küstenumgebungen geeignet. In Meeresnähe empfehlen wir eine regelmäßige Reinigung der Oberfläche.
Die Werte beziehen sich auf den Ringbolzen, der vollständig in gesundes, tragendes Holz eingedreht ist. Geschädigtes Holz oder unvollständiger Eingriff reduzieren die Haltekraft: Im Zweifelsfall lassen Sie die Struktur von einem Fachmann beurteilen.
Das hängt von drei Dingen ab, in der Reihenfolge ihrer Bedeutung.
- Das Erste ist die Last, die auf dem Befestigungspunkt liegt – sie verändert sich je nach Größe des Sonnensegels, dem verwendeten Gewebe und der Windexposition.
Als Faustregel gilt:
Die 10×100 (Arbeitslast 150 kg) eignet sich für Sonnensegel bis etwa 3,6 m Seitenlänge, aus atmungsaktivem Schattierungsgewebe und in geschützter Lage;
die 12×120 (Arbeitslast 220 kg) ist die richtige Wahl ab etwa 4 m Seitenlänge, in exponierten oder windreichen Lagen sowie immer dann, wenn das Sonnensegel stark gespannt wird.
Das Gewebe ist der am häufigsten unterschätzte Faktor: Ein wasserdichtes Tuch lässt keinen Wind durch, wodurch die Last am Befestigungspunkt deutlich ansteigt. Deshalb empfiehlt es sich bei einem wasserdichten Sonnensegel, auch bei mittleren Maßen zur 12×120 zu greifen. - Das Zweite ist der Balken. Die 12×120 hat ein Gewinde von 80 mm und benötigt tragfähiges, gesundes Holz von mindestens 100 mm in Einschraubrichtung. Ist der Balken schmal – also ein Balken von 60–80 mm – hält die vollständig eingeschraubte 10×100 besser als eine 12×120, die nur teilweise greift: Die angegebene Traglast gilt nur, wenn das gesamte Gewinde im Holz sitzt.
- Das Dritte ist, was durch den Ring geführt werden soll. Wenn Sie Karabiner und Spanner zusammen einhängen, arbeitet der 25-mm-Ring der 12×120 komfortabler als der 22-mm-Ring.
Im Zweifelsfall zeigt Ihnen unser kostenloser Planungsservice das richtige Maß für Ihr Sonnensegel.
Ja: Verwenden Sie einen Bohrer, der dünner als der Kerndurchmesser des Gewindes ist, und bohren Sie auf eine Tiefe, die in etwa der Gewindelänge entspricht. Wenn Sie sich bei der richtigen Bohrergröße nicht sicher sind, hilft Ihnen unser Kundenservice gerne weiter.
Zunächst wird ein Vorbohrloch in den Balken gebohrt, dann wird der Ringbolzen eingeschraubt, bis das gesamte Gewinde im Holz versunken ist – dabei wird der Ring in Zugrichtung ausgerichtet.
Auf tragendes Holz in gutem Zustand: Balken, Sparren und Pfosten. Niemals auf dünne Platten oder beschädigtes Holz.
Nein: Das Holzgewinde ist nicht für Dübel ausgelegt. Für Wände und Beton gibt es die Wandplatten und Wandverankerungen der Produktlinie, wie zum Beispiel Landa.
So weit, bis das gesamte Gewinde im Holz greift und der Ring in Richtung Sonnensegel ausgerichtet bleibt: Nur so wird die Last korrekt in die Struktur übertragen.
Nach dem Vorbohren wird er von Hand eingedreht; für die letzten Umdrehungen können Sie eine Stange durch den Ring führen, die als Hebel dient, ohne die Oberfläche zu beschädigen.
Zwei Jahre ab dem Kaufdatum.
Material- und Verarbeitungsfehler.
Sie wird automatisch bei der Lieferung aktiviert.
Schreiben Sie unserem Kundenservice mit Foto und Beschreibung: Wir kümmern uns um den Austausch.
Wenn die Bestellung noch nicht versendet wurde, ist das in den meisten Fällen möglich: Kontaktieren Sie bitte umgehend unseren Kundenservice.
An unseren kostenlosen Planungsservice auf der Seite "Kontakt": Wir empfehlen Ihnen die passenden Befestigungspunkte und Zubehörteile für Ihr Sonnensegel.
