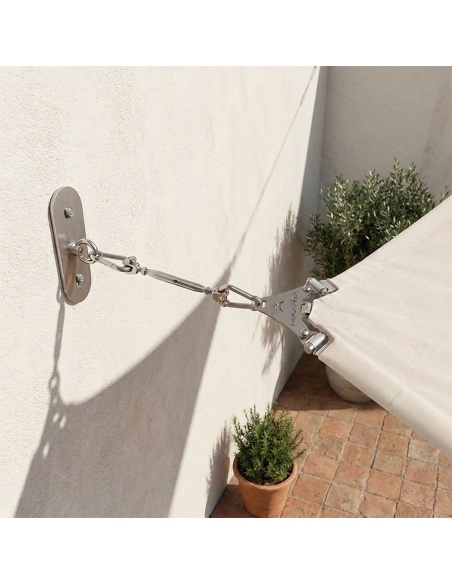

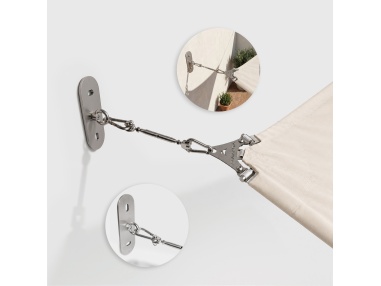

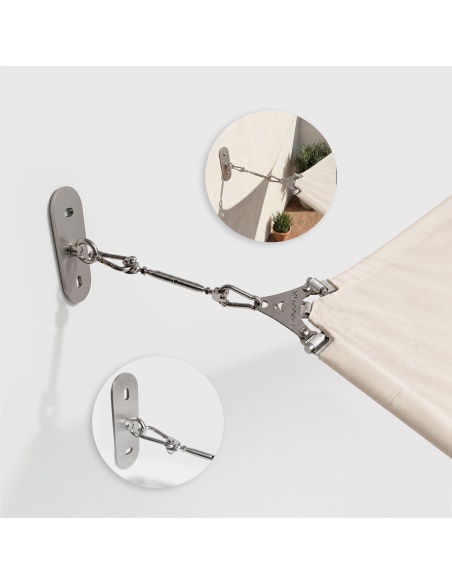

Wandplatten-Set Sartya Ankerplatte für Sonnensegel an gedämmter Fassade

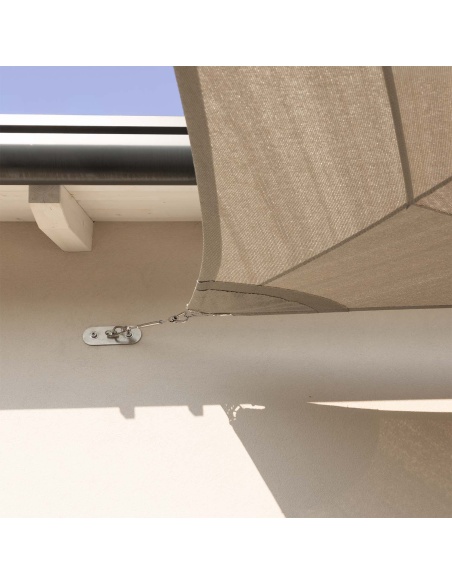

Sartya ist die Ankerplatte für die Wand, die Ihrem Sonnensegel einen festen Punkt gibt, auf den Sie sich Saison für Saison verlassen können. Sie liegt auf einer großen Fläche auf und wird mit nur zwei Ankern befestigt, denn sie ist auch für Wände mit Wärmedämmung gedacht. Sie montieren sie auf Mauerwerk, Holz oder gedämmter Fassade, waagerecht oder senkrecht.

Für gedämmte Fassaden gedacht: Die Fläche von 20×7 cm verteilt die Last auf die Dämmung.
Zwei Langlöcher von 22×12 mm: Befestigung mit Einstellspielraum und nur zwei Ankern.

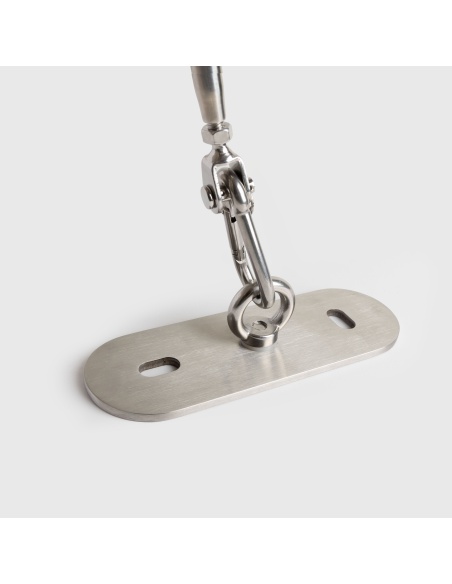

Orientierbare Platte: Sie können sie waagerecht oder senkrecht montieren.
Komplettes Set aus Edelstahl: Spannschloss, Karabiner und Ösenschraube bereits in der Verpackung.

Optionen wählen

Version: Platte + Spannschloss aus Edelstahl

Gesamtpreis

€ 44,95

Voraussichtliche Lieferung

mit DHL Express

Kostenloser Entwurfsservice

Top Service auch nach dem Kauf

Zustellung in 24/48 Stunden

Produktdetails

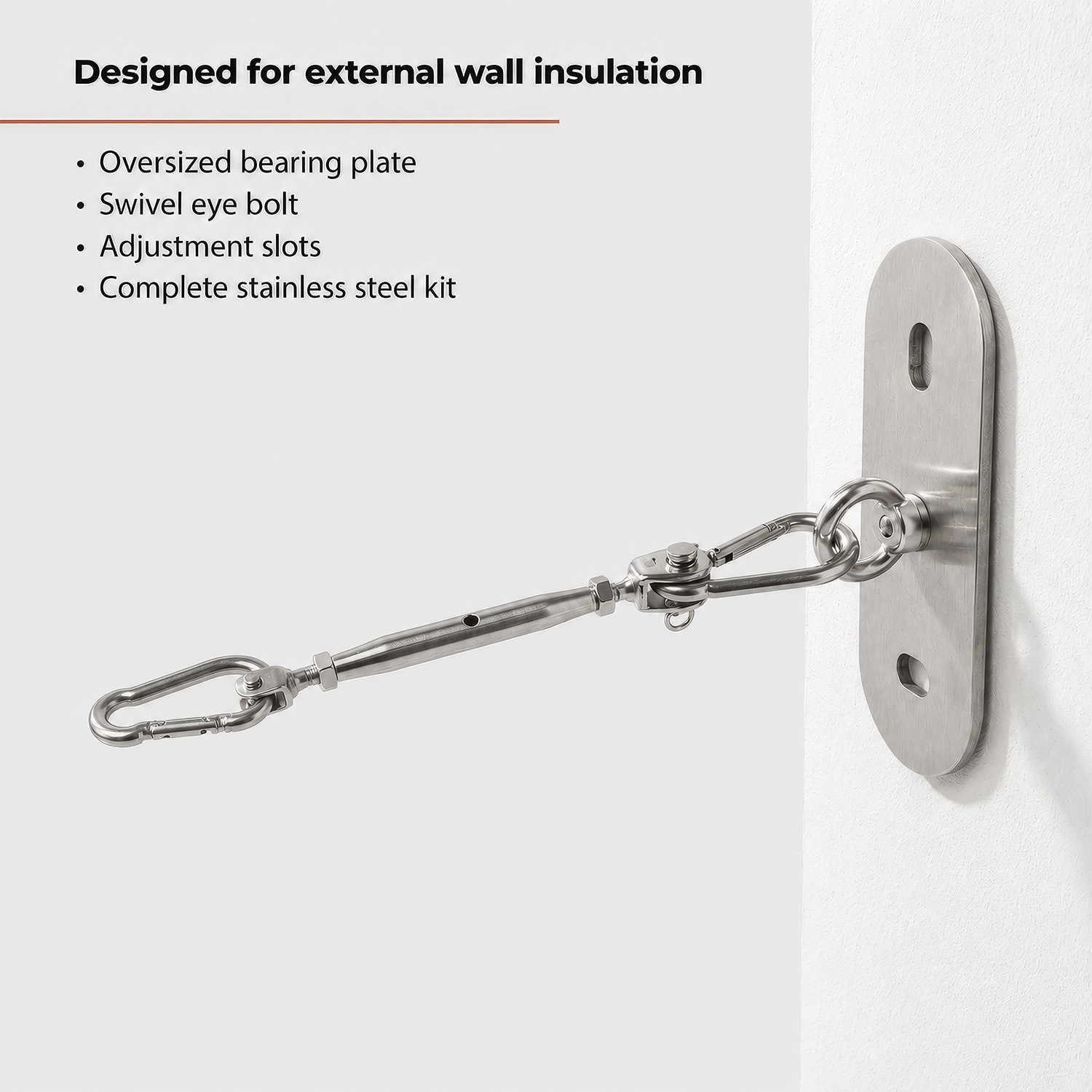

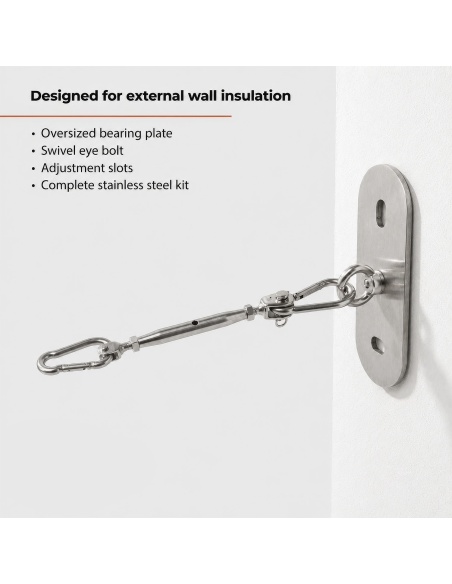

Entwickelt für das Wärmedämmverbundsystem

Mehr Fläche, weniger Bohrlöcher

Die Häuser von heute tragen eine Wärmedämmung, die sie warm hält: An dieser Wand sind speziell konzipierte Befestigungen erforderlich. Sartya liegt auf einer Fläche von zwanzig mal sieben Zentimetern auf und verteilt den Zug des Sonnensegels über die gesamte Oberfläche der Dämmung, mit nur zwei Befestigungspunkten. Die Wand arbeitet zuverlässig, das Sonnensegel bleibt gespannt.

Entwickelt für das Wärmedämmverbundsystem

Mehr Fläche, weniger Bohrlöcher

Die Stärken

Montage

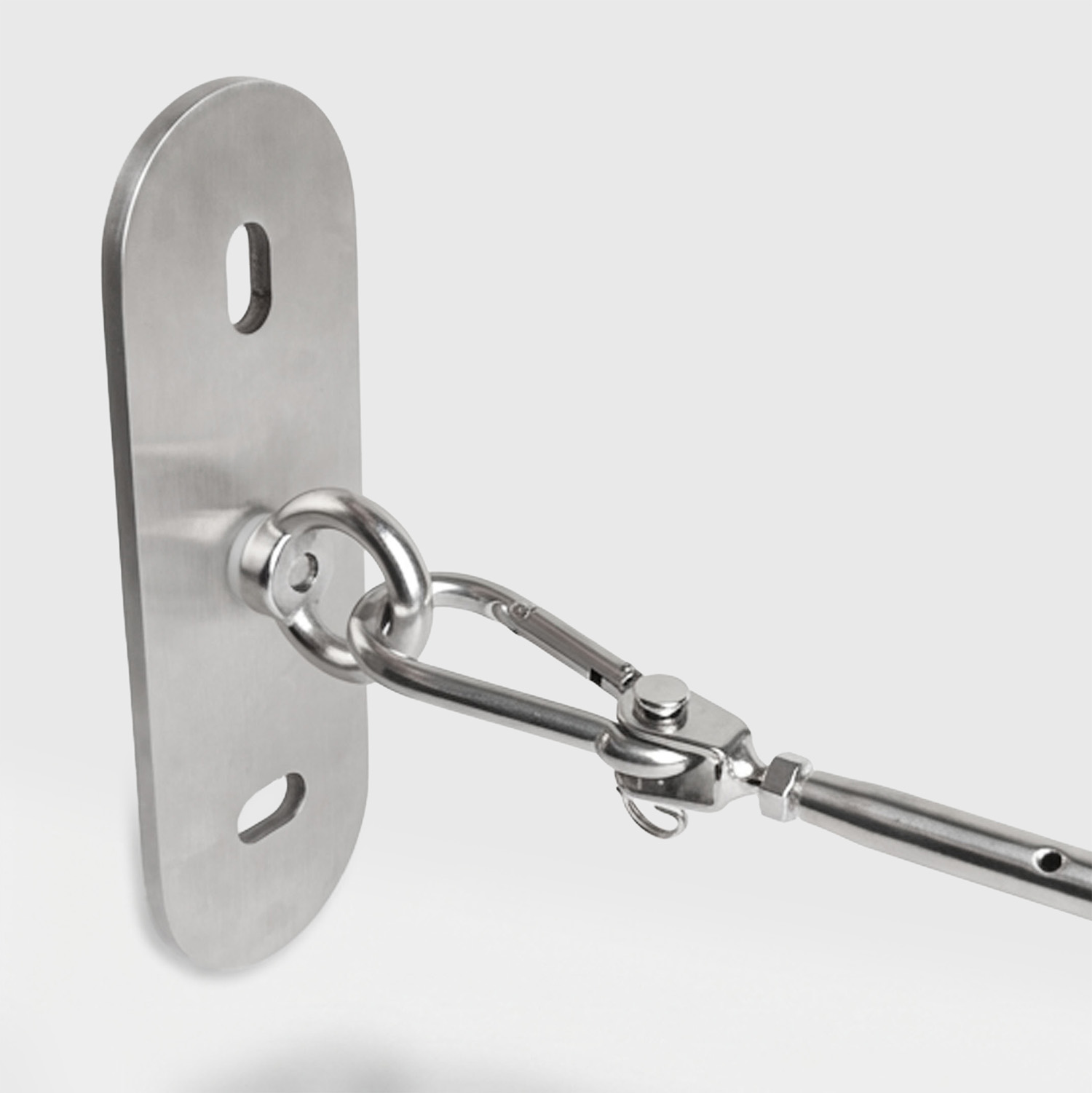

Breite Langlöcher, verzeihende Montage

Zwei Langlöcher von 22×12 mm anstelle runder Bohrungen: Sie richten die Platte aus und korrigieren die Position während der Montage, bereits nach dem Bohren.

Auflage

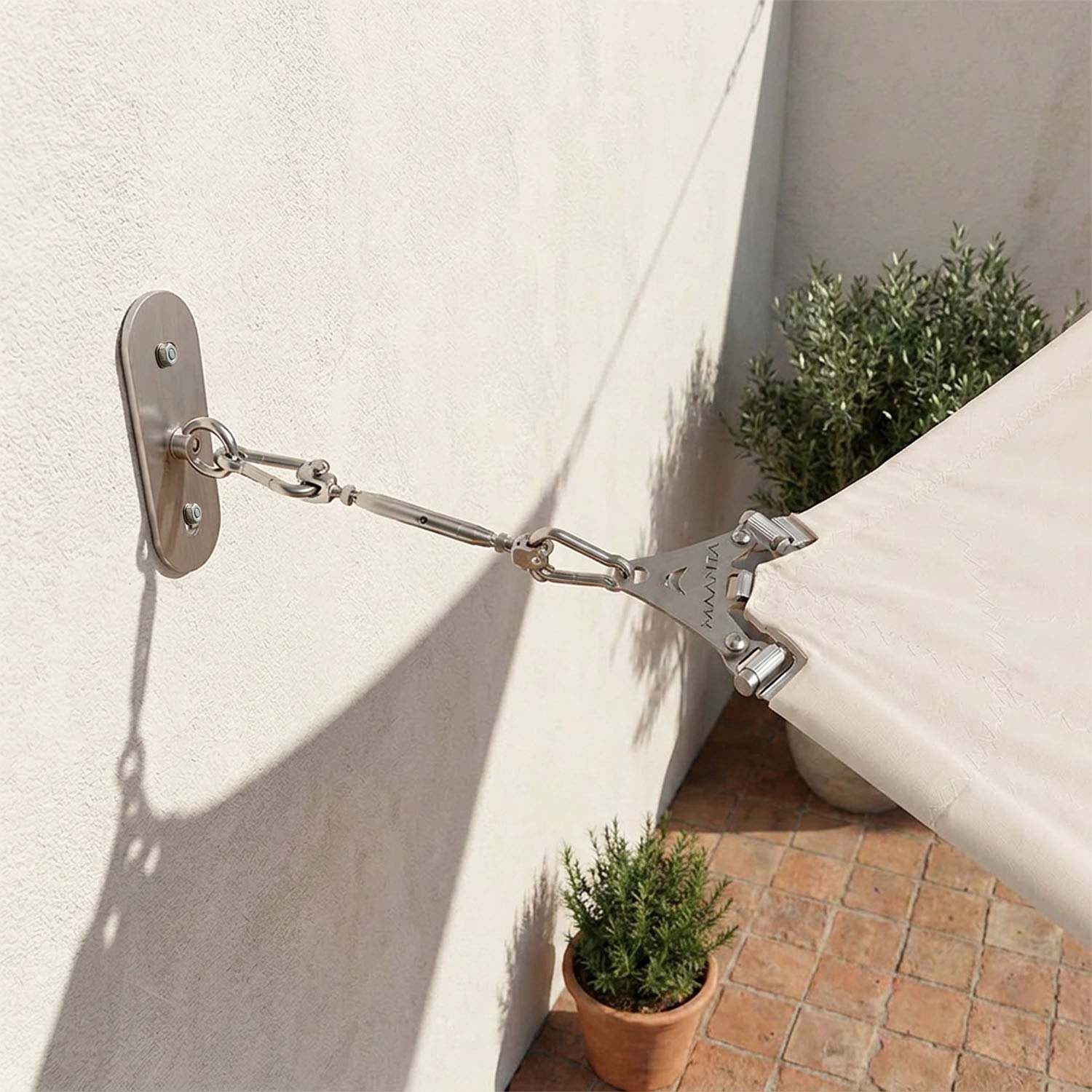

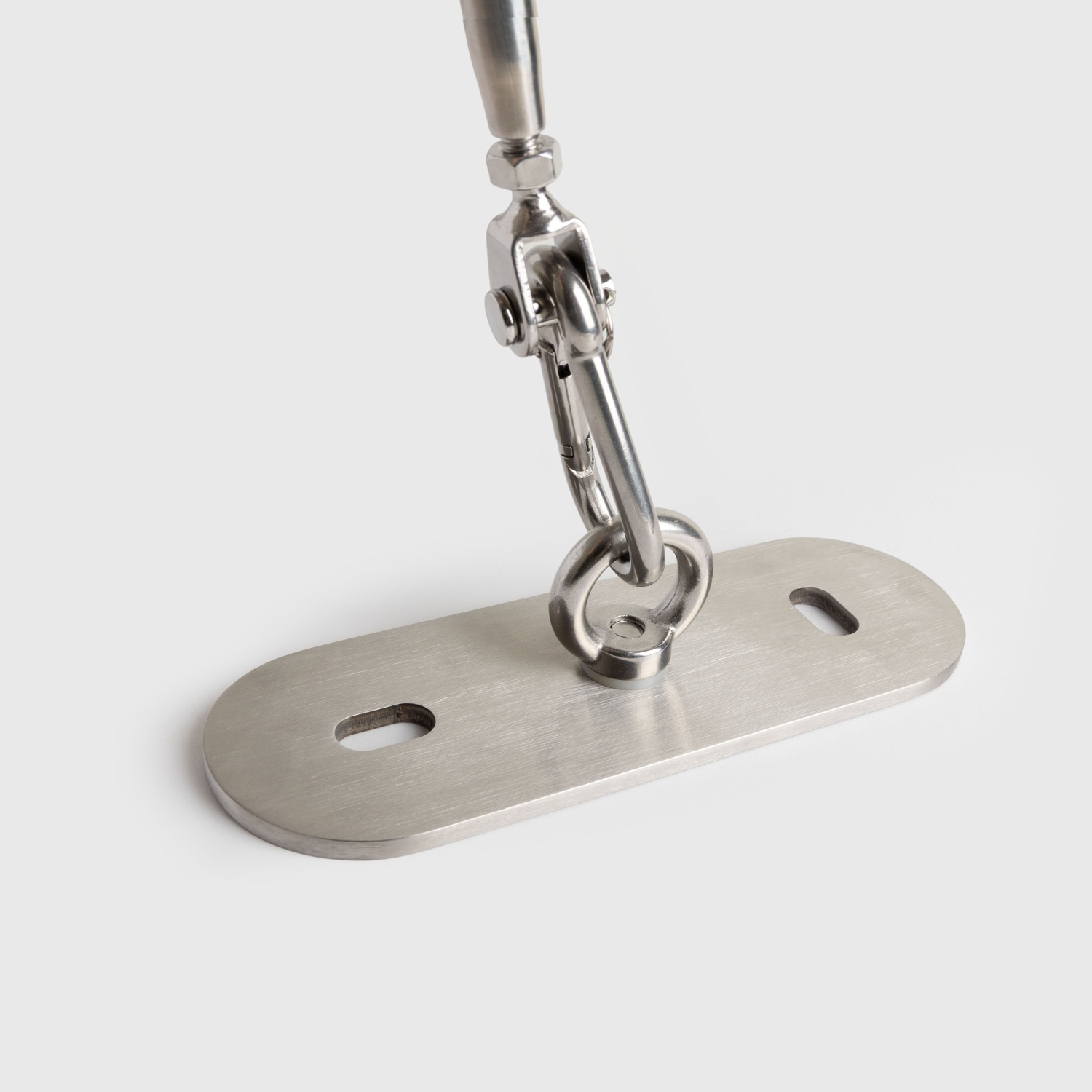

Eine vergrößerte Auflagefläche

Größer als die klassische Wandplatte: mehr Auflagefläche an der Wand und mehr Stabilität auf dem Wärmedämmverbundsystem.

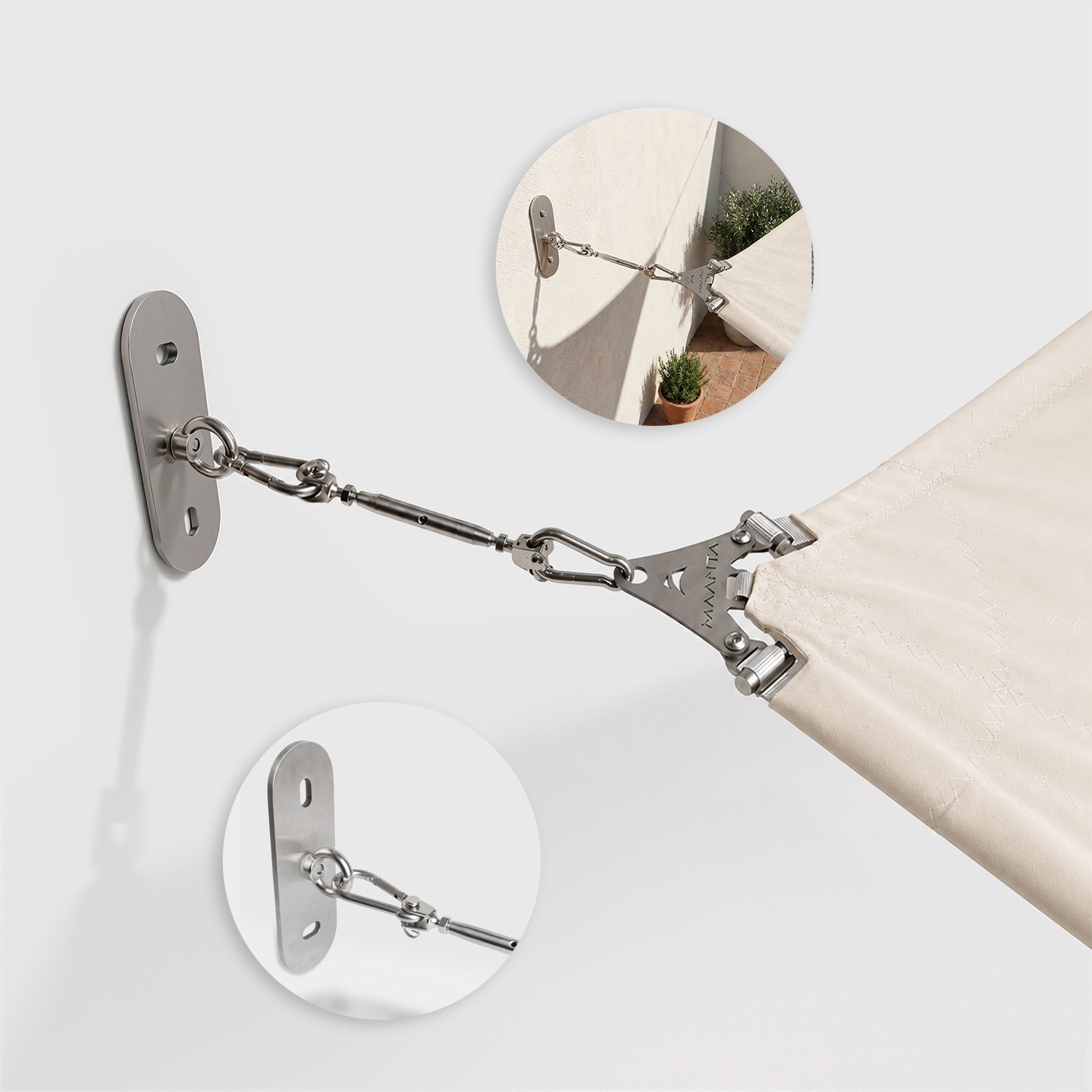

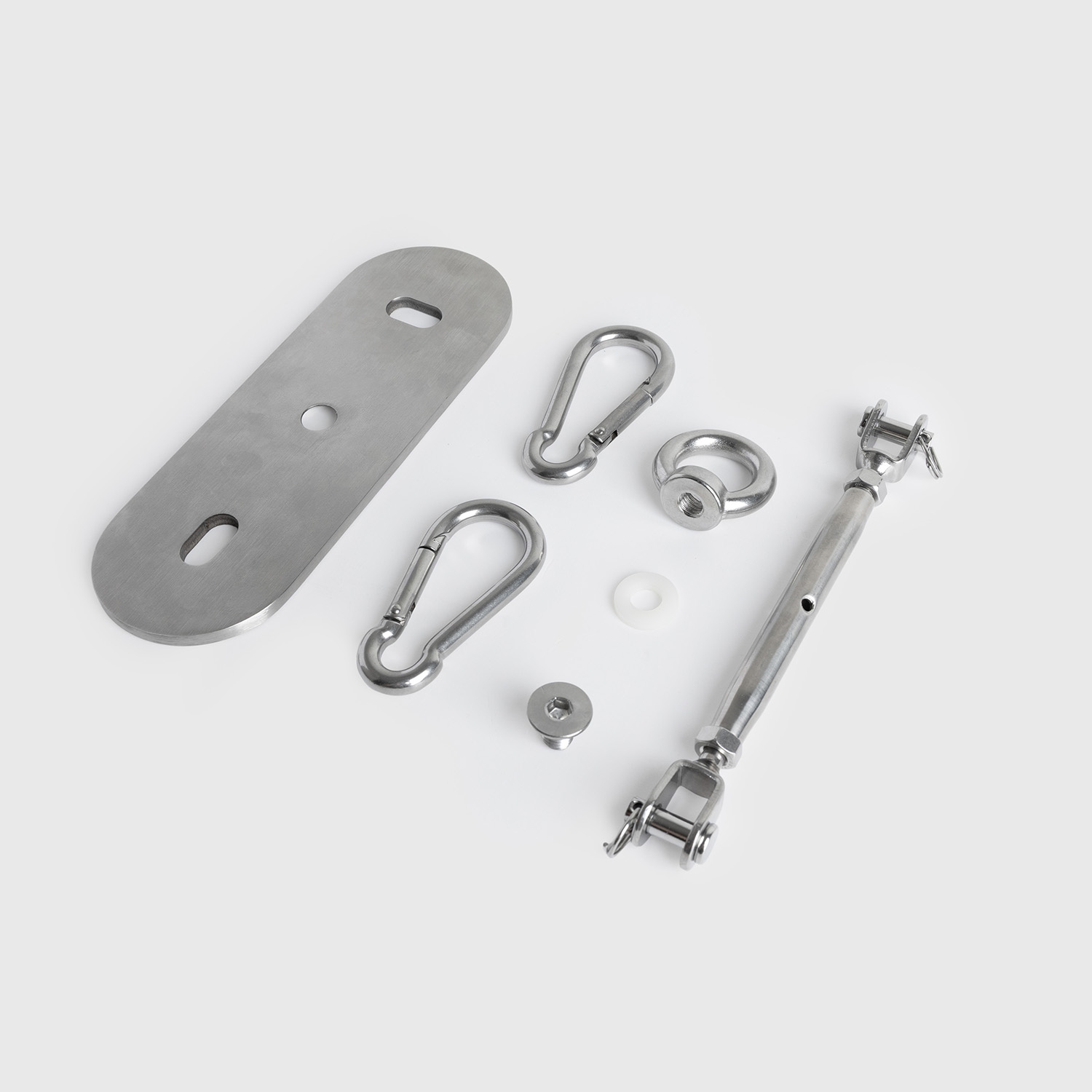

Von der Wand bis zum Sonnensegel, komplett

Set

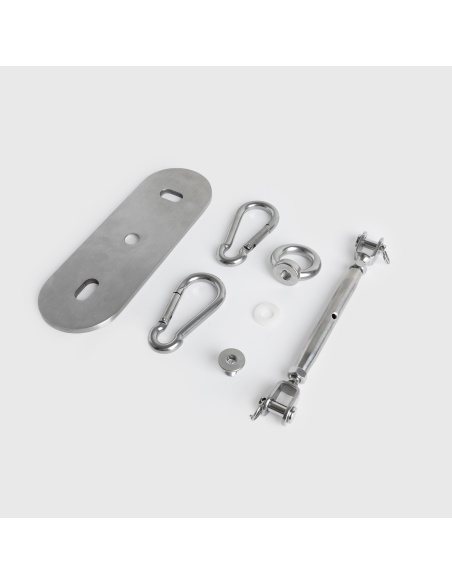

Alles inklusive

Spanner, zwei Karabiner, Augbolzen, Schraube und Unterlegscheibe sind bereits im Lieferumfang enthalten: jedes Verbindungsglied wird zusammen mit der Platte geliefert.

Lasten

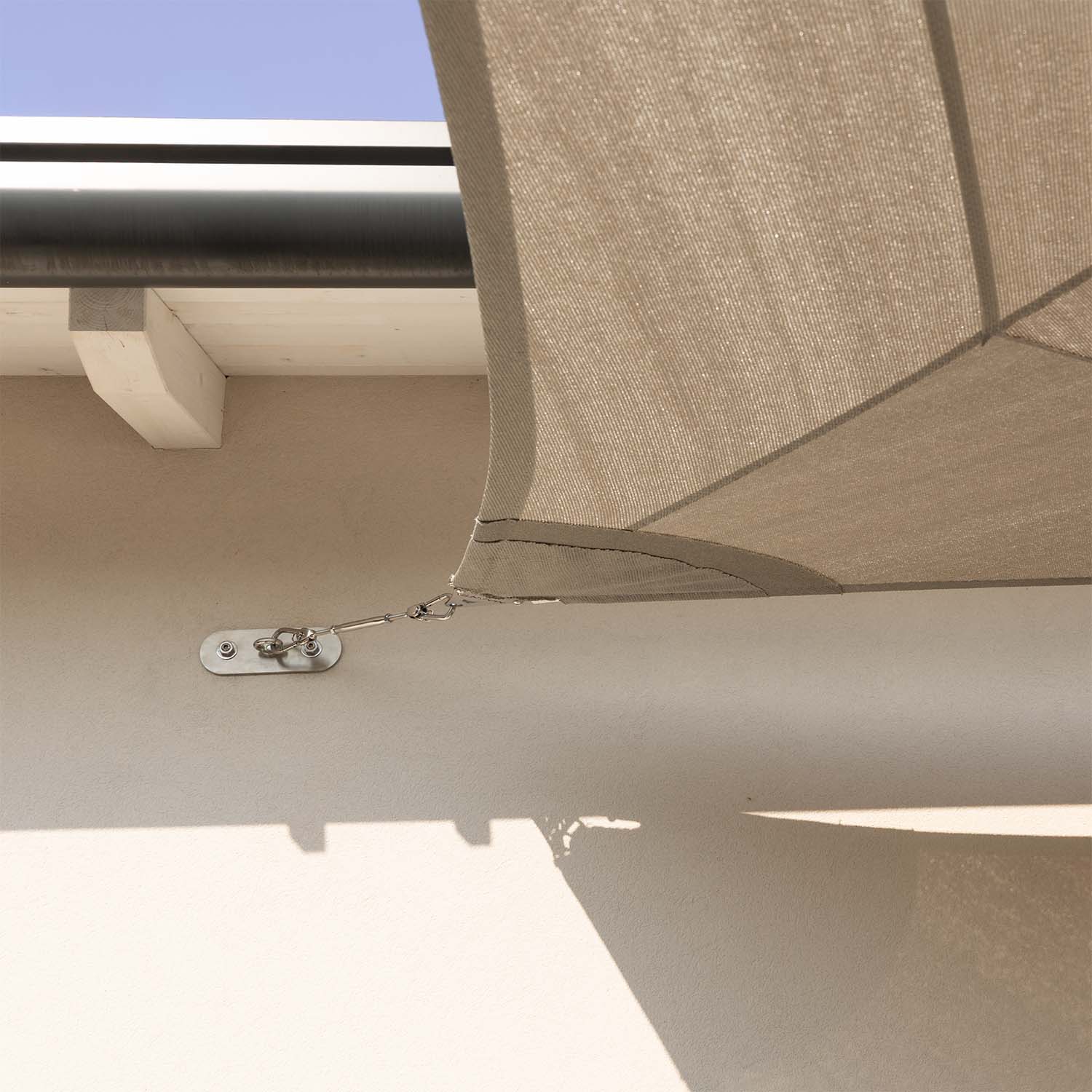

Zertifizierte Lasten, Glied für Glied

Der Spanner trägt bis zu 440 kg, der Augbolzen bis zu 215 kg, die Karabiner bis zu 180 kg.

Material

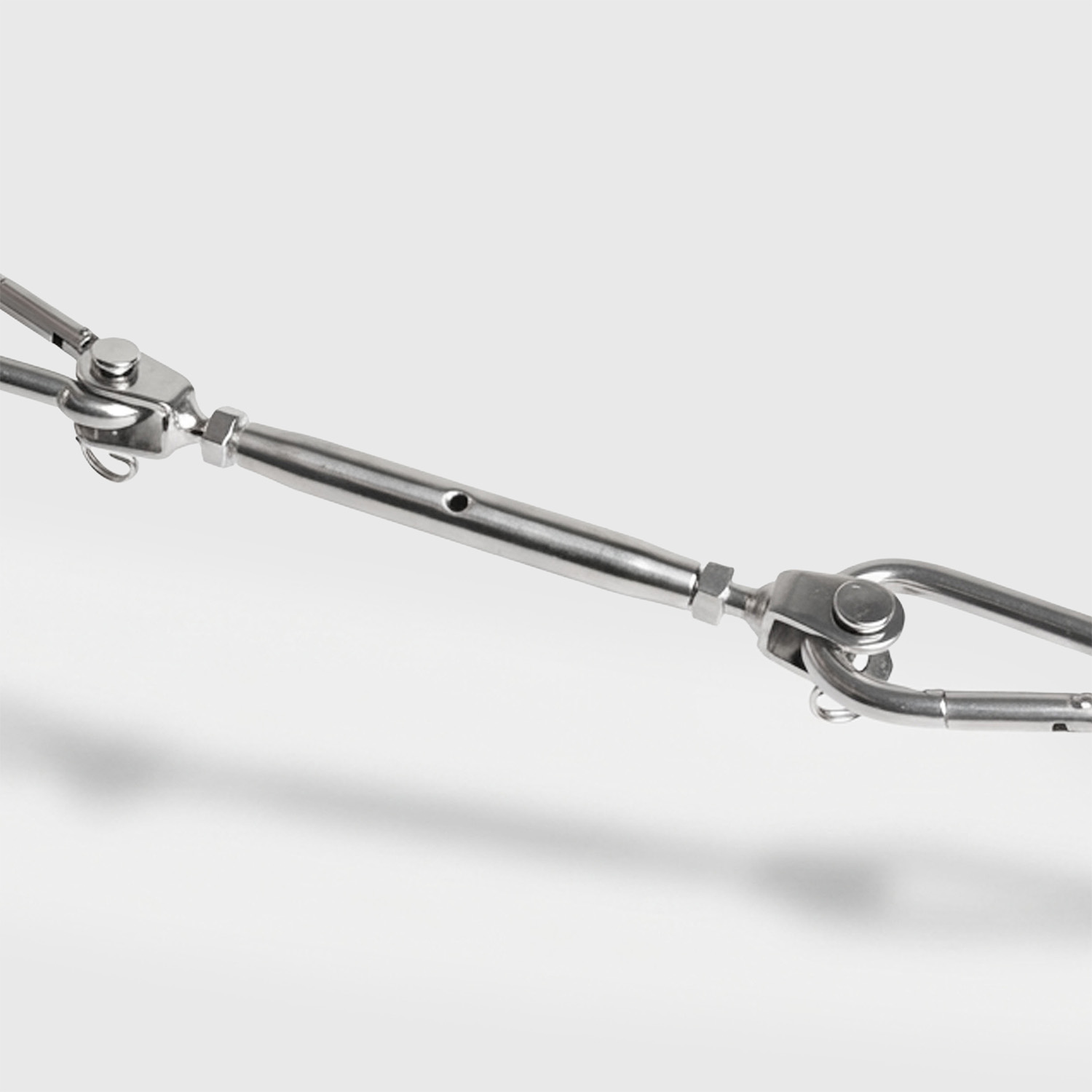

Edelstahl, auch am Meer

Die Platte besteht aus poliertem und gebürstetem Edelstahl 304, der als geeignet für die dauerhafte Außenexposition sowie für salzhaltige Küstenumgebungen ausgewiesen ist.

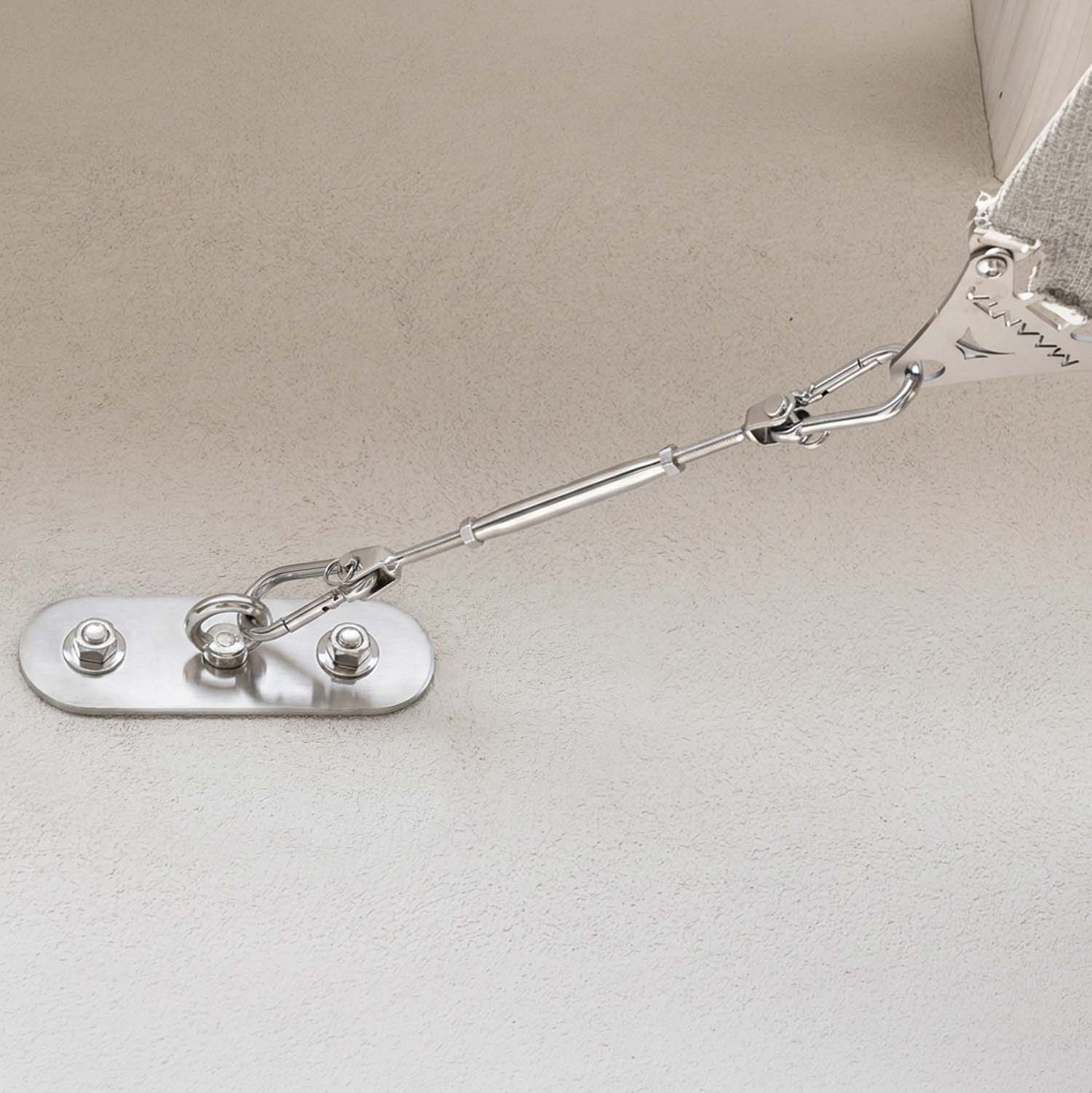

Die Spannung lässt sich jederzeit nachstellen

Einstellung

Einstellbare Spannung

Der Spanner ist zwischen 165 und 240 mm einstellbar: Spannen Sie das Sonnensegel bei der Montage und stellen Sie die Spannung zu Beginn jeder Saison nach.

Lassen Sie sich inspirieren

Vergleichstabelle

Vergleichen Sie die Maanta Wandplatten und finden Sie die richtige für Ihren Außenbereich.

	Wandplatten-Set Sartya	Wandbefestigungsset Muscle X3	EZ Wall Fix	Wandbefestigungsset mit Nautikseil
Ideal für	Wärmedämmung und stark gespannte Sonnensegel	Mühelos spannen, mit Schnellauslösung	Das erste Set, einfach und essenziell	Verankerungspunkte weit vom Segel entfernt, bis zu 2 m
Wärmedämmung	Für die Wärmedämmung konzipiert: nur 2 Befestigungen, Last verteilt auf 20×7 cm	Kompatibel mit speziellen Dübeln	Kompatibel mit speziellen Dübeln	Kompatibel mit speziellen Dübeln
Platte	200 × 70 mm	95 × 95 mm	95 × 95 mm	95 × 95 mm
Wandbefestigung	2 Langlöcher 22×12 mm, Position bei der Montage einstellbar	4 Bohrungen Ø 12 mm	4 Bohrungen Ø 12 mm	4 Bohrungen
Spannsystem	Spanner M8, Einstellung 165/240 mm	Flaschenzug mit Seilklemme, dreifache Kraft	Spanner M6, Einstellung 160/255 mm	Nautikseil mit Verstellbügel
Abstand Segel/Wand	Bis zur maximalen Länge des Spanners	Von 35 cm bis 1 m	Bis zur maximalen Länge des Spanners	Bis zu 2 m
Material	Edelstahl 304	Edelstahl 304 oder verzinkt	Edelstahl 304 oder verzinkt	Edelstahl 304 oder verzinkt
Im Set enthalten	Spanner, 2 Karabiner, schwenkbare Ringschraube, Schrauben	2 Umlenkrollen, 2 Schäkel, 4 m Nautikseil	Spanner, Karabiner, Ringschraube, Schrauben und Schlüssel	2 Karabiner, Verstellbügel, 2 m Nautikseil
	Zum Produktdatenblatt	Zum Produktdatenblatt	Zum Produktdatenblatt	Zum Produktdatenblatt

Alles, was Sie brauchen: Anleitungen und Montageanweisungen

Dokument / Video	Aktion

Technisches Datenblatt

Produkttyp	Wandbefestigungsset mit Ankerplatte für Sonnensegel
Verfügbare Versionen	Basisversion: Wandplatte + Segelspanner Version mit Stangen: Wandplatte + Segelspanner + 2 Gewindestangen
Oberfläche	Poliert und gebürstet, Naturstahl
Plattenmaße	200 × 70 mm
Plattenstärke	5 mm
Befestigungslöcher	2 Langlöcher 22 × 12 mm · Achsabstand ca. 122 mm
Plattengewicht	904 g
Plattenmaterial	Edelstahl 304, rostfrei, geeignet für dauerhafte Außenbelastung
Oberfläche	Poliert und gebürstet, Naturstahl
Zugfestigkeit	≥ 515 N/mm²
Salzhaltige / küstennahe Umgebungen	Geeignet
Im Set enthalten	1 Wandplatte, 1 Segelspanner M8 (Verstellung 165–240 mm), 2 Karabiner 8×80 (Hebelöffnung 9 mm), 1 Ringschraube mit Innengewinde M10 (Ring Ø 25 mm innen), 1 Senkkopfschraube TSPEI M10×16, 1 Nylon-Unterlegscheibe
Material des Sets	Edelstahl (Karabiner und Ringschraube Güte 304)
Arbeitslast (WLL)	Segelspanner 440 kg, Ringschraube 215 kg, Karabiner 180 kg
Bruchlast	Segelspanner 2.200 kg, Karabiner 900 kg, Ringschraube 650 kg
Kompatible Wände	Wärmedämmverbundsystem (mit speziellen Dübeln, z. B. Fischer Thermax), Vollmauerwerk und Beton, tragendes Holz
Wandbefestigung	Nicht enthalten, Dübel und Anker sind je nach Wand zu wählen
Montageausrichtung	Horizontal oder vertikal, je nach Zugrichtung
Verpackung und Garantie
Packungsinhalt	Basisversion: Platte + Segelspanner aus Edelstahl Version mit Stangen: Platte + Segelspanner aus Edelstahl + 2 Gewindestangen aus Edelstahl
Verpackung	Schutzbeutel
Garantie	2 Jahre

Weniger anzeigen -

Mehr anzeigen +

Was Sie mit Sartya erhalten

Wandanker-Platte

Edelstahl 304, 20×7 cm: liegt breit auf und verteilt den Zug des Sonnensegels, auch auf dem Wärmedämmverbundsystem.

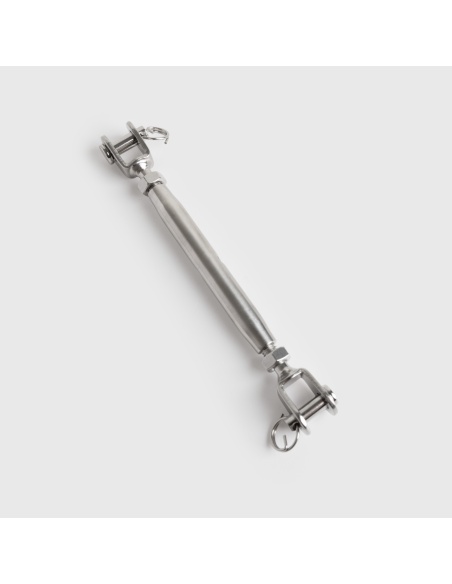

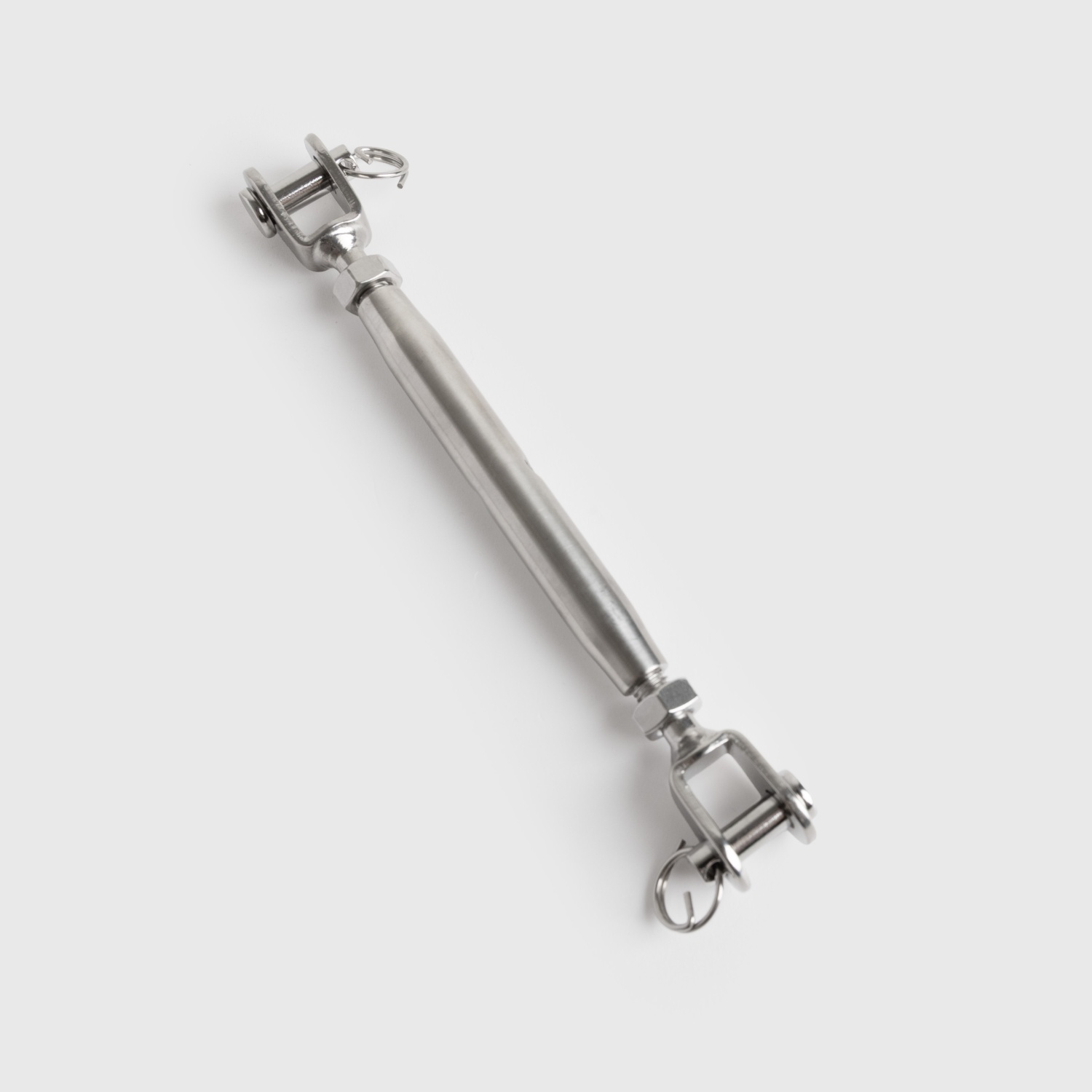

Segelspanner M8

Verstellbar zwischen 165 und 240 mm: spannt das Sonnensegel bei der Montage und nimmt die Spannung im Laufe der Zeit wieder auf.

2 Karabiner 8×80

Aus Edelstahl 304, Hebelöffnung von 9 mm: verbinden Sonnensegel und Segelspanner mit einem Handgriff.

Ringschraube mit Innengewinde M10 mit Schraube und Unterlegscheibe

Die Ringschraube wird mit einer Senkkopfschraube mit Innensechskant und einer Nylon-Unterlegscheibe an der Platte befestigt; der 25-mm-Ring folgt der Zugrichtung.

FAQ

Sartya dient dazu, einen Wandbefestigungspunkt für das Sonnensegel zu schaffen – besonders geeignet für Wände mit Wärmedämmung: Der Augbolzen nimmt Karabiner und Spanner auf, sodass das Tuch die gesamte Saison gespannt bleibt.

Ja, genau dafür wurde sie entwickelt: Die 20×7 cm große Auflagefläche verteilt die Last gleichmäßig auf die Dämmschicht, und die beiden Befestigungspunkte werden mit speziellen WDVS-Dübeln gesetzt.

Sie liegt auf einer größeren Fläche auf, wird mit zwei statt vier Verankerungen befestigt und verfügt über Verstellösen: Sie ist die ideale Wahl für gedämmte Fassaden und besonders straff gespannte Sonnensegel.

Nein. Sartya ist ein Befestigungszubehör: Das Sonnensegel wird separat erworben.

Mit den Maanta-Sonnensegeln, über Karabiner und Spanner: Es ist Teil des Maanta-Befestigungssystems.

Nein: Die Wandbefestigung hängt vom Untergrund ab. Bei einer gedämmten Fassade (WDVS) sind spezielle Dübel erforderlich (wie z. B. Fischer Thermax), bei einer Massivwand geeignete Anker passend zum jeweiligen Untergrund.

Eine für jeden Eckpunkt, den Sie an der Wand befestigen möchten. Die übrigen Ecken werden mit Masten oder anderen Maanta-Befestigungen fixiert.

200 × 70 mm, bei einem Gewicht von 904 Gramm.

Edelstahl 304, poliert und gebürstet: bleibt das ganze Jahr über im Außenbereich, ohne zu rosten.

Es handelt sich um einen rostfreien Stahl, der für die dauerhafte Nutzung im Außenbereich geeignet ist – auch in Küstennähe.

Die Langlöcher mit 22 × 12 mm lassen beim Setzen der Platte Spielraum, um die Position auch nach dem Bohren noch auszurichten und zu korrigieren.

Neben der Ankerplatte liefern wir auch 1 Seilspanner M8, 2 Karabiner 8×80, 1 Ringöse M10, 1 Schraube TSPEI M10×16 und 1 Nylonscheibe – alles aus Edelstahl.

Jede Komponente hat ihre angegebene Arbeitslast: der Spanner trägt 440 kg, der Augbolzen 215 kg und die Karabiner 180 kg. Die Verbindung arbeitet innerhalb der Grenzen der schwächsten Komponente.

Es ist das Gewicht, mit dem das Bauteil sicher arbeiten kann: Die angegebene Bruchlast ist drei- bis fünfmal höher, um bei Böen und ruckartigen Belastungen ausreichend Sicherheitsreserven zu gewährleisten.

Zwischen 165 und 240 mm: Der Hub dient dazu, das Sonnensegel zu spannen und die Spannung im Laufe der Zeit nachzujustieren.

Ja, die Platte und das Set sind für den Einsatz in salzhaltigen und küstennahen Umgebungen geeignet. In Meeresnähe empfehlen wir eine regelmäßige Reinigung.

Mit speziellen Dübeln, die durch die Dämmung führen und in der tragenden Wand verankern, wie z. B. Fischer Thermax. Die Ösen erleichtern die Ausrichtung der Platte.

Ja: Auf Vollmauerwerk wird es mit geeigneten Befestigungsmitteln für den Untergrund montiert, z. B. mit einer klassischen Ankerplatte.

Ganz nach Ihren Wünschen: Wählen Sie die Ausrichtung je nach Wand und Zugrichtung – der schwenkbare Augbolzen erledigt den Rest.

Das hängt von der Wand ab: Bei einem Wärmedämmverbundsystem (WDVS) werden spezielle Dübel benötigt, bei einer Vollwand hingegen klassische Anker. Im Zweifelsfall empfiehlt Ihnen unser kostenloser Planungsservice die passende Lösung.

Sie ermöglichen es Ihnen, die Ausrichtung der Platte zu korrigieren, auch wenn die Bohrlöcher bereits gesetzt sind – ganz ohne erneutes Bohren.

Zwei Jahre ab Kaufdatum.

Material- und Verarbeitungsfehler an der Platte und an allen Komponenten des Sets.

Sie wird automatisch bei der Lieferung aktiviert.

Schreiben Sie unserem Kundenservice mit Fotos und einer Beschreibung: Wir kümmern uns um den Austausch.

Wenn die Bestellung noch nicht versandt wurde, ist das in den meisten Fällen möglich: Kontaktieren Sie umgehend unseren Kundenservice.

An unseren kostenlosen Planungsservice im Bereich “Kontakt”: Wir empfehlen Ihnen die passenden Befestigungspunkte und Zubehörteile für Ihr Sonnensegel.
