Messanleitung
So nehmen Sie die Maße für Ihr Innenrollo – Schritt für Schritt
Einleitung
Es gibt keine Standardmaße: Jedes Fenster ist anders, jeder Raum hat seine Besonderheiten. Diese Anleitung führt Sie Schritt für Schritt von den zu erfassenden Werten bis zur exakten Maßangabe für den Konfigurator – ohne Überraschungen.
Was Sie vor dem Start benötigen:
- Steifes Maßband (am besten aus Metall)
- Bleistift und Notizzettel
- Leiter oder Tritthocker bei hohen Fenstern
Produktionsbereich auf Maß
1. Vor dem Messen – Montageart wählen
Kurzfassung
Entscheiden Sie zuerst, wo Sie die Montageplatte befestigen möchten – an der Wand oder an der Decke. Es geht nicht nur um Ästhetik: Die Montageart beeinflusst die Art der Messung und löst in manchen Fällen praktische Probleme, die Sie sonst erst nach der Montage bemerken würden.
Entscheiden Sie vor jeder Messung, wo Sie die Montageplatte befestigen möchten. Diese Entscheidung steht an erster Stelle: Sie beeinflusst die Messung und löst in manchen Fällen Probleme, die Sie sonst erst nach der Montage bemerken würden.

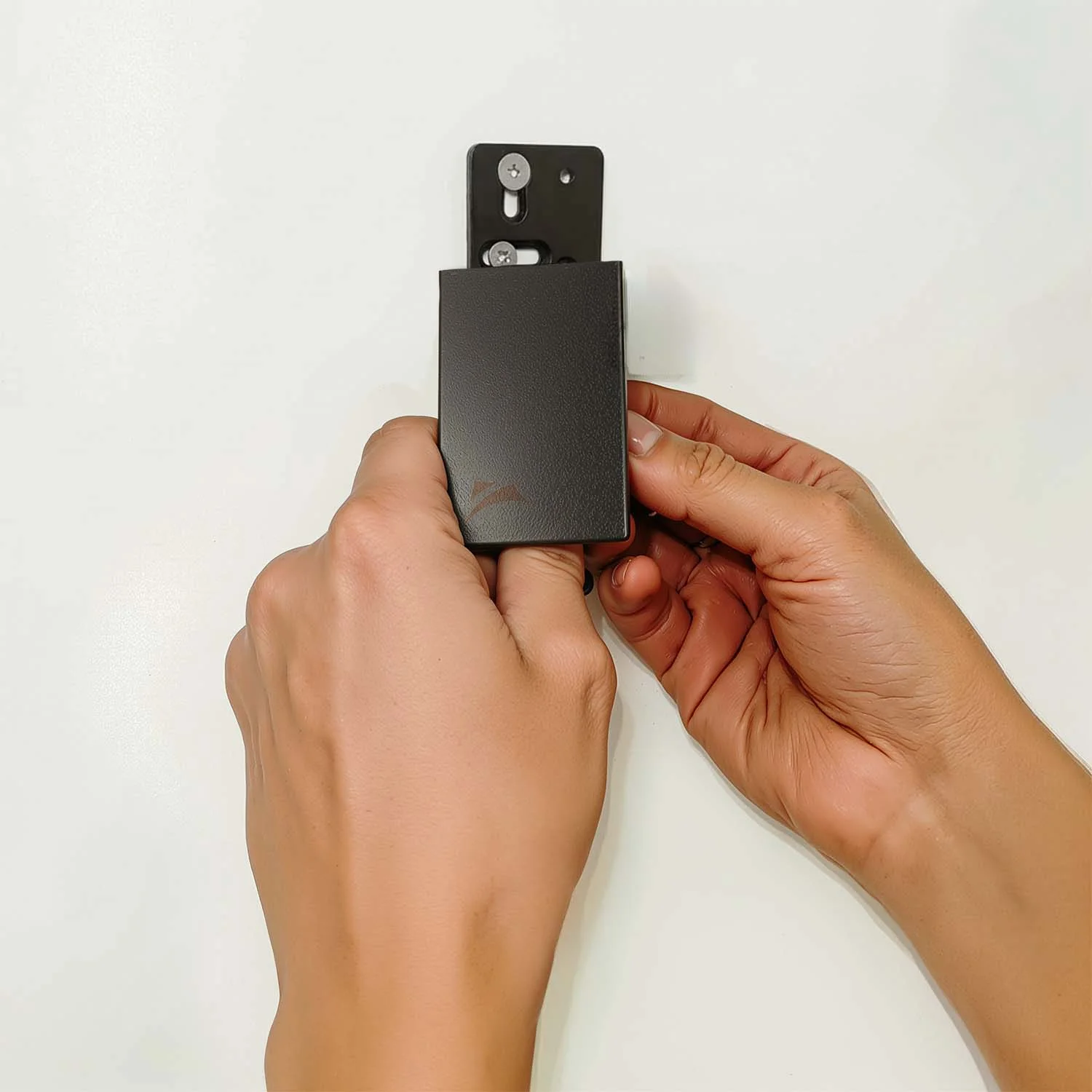

Wandmontage
Die Platte wird oberhalb des Fensters an der Wand befestigt. Sie deckt den Fensterrahmen vollständig ab und eignet sich für fast alle Situationen. Bei dieser Montage hat das Tuch einen Wandabstand von ca. 8 cm.
Tipp: Lassen Sie das Tuch den gesamten Rahmen überdecken und planen Sie mindestens 5 cm Überstand auf jeder Seite ein. Das Ergebnis wirkt deutlich gepflegter.

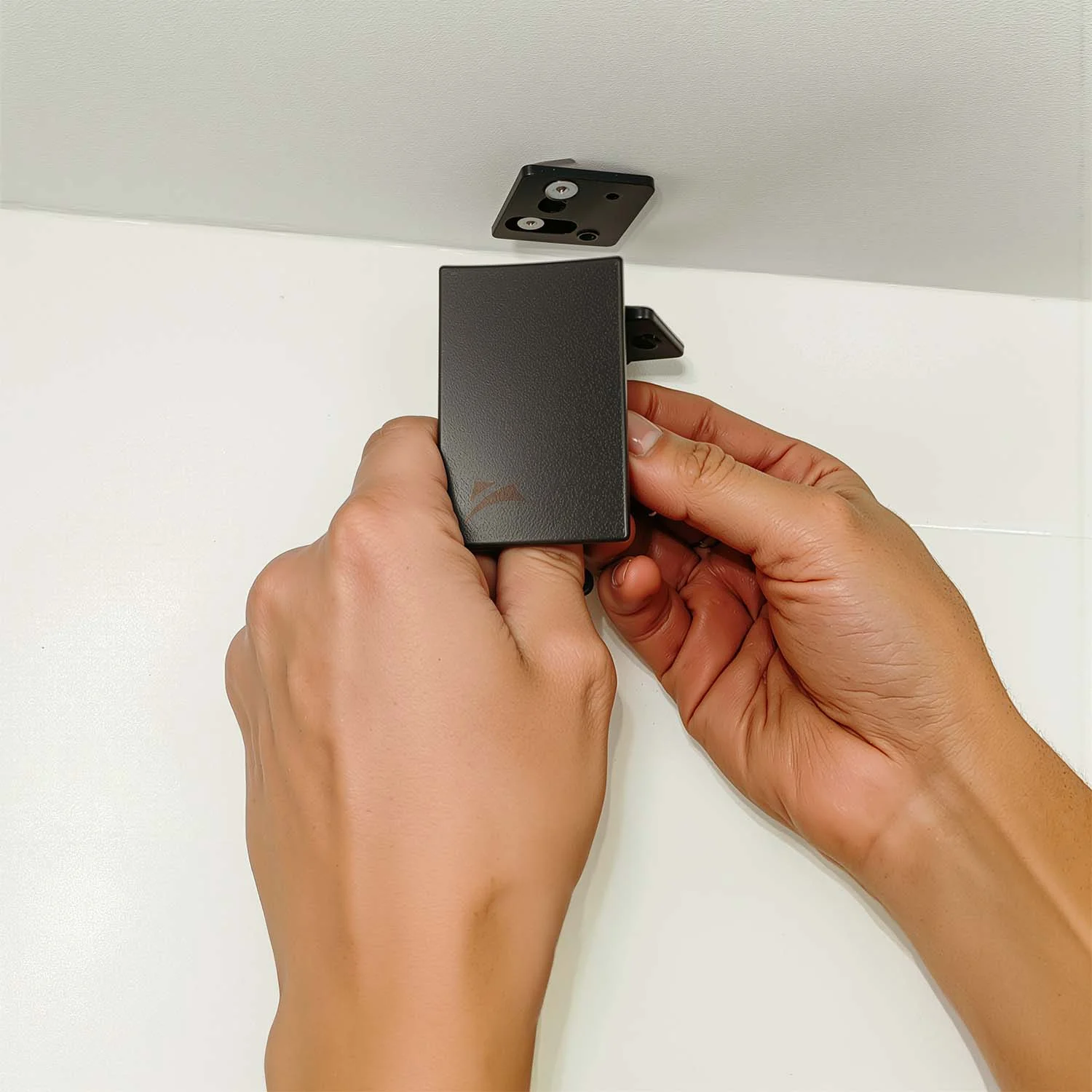

Deckenmontage
Die Platte wird direkt an der Decke befestigt. Dies ist die richtige Wahl, wenn die Wandfläche oberhalb des Fensters zu gering ist oder wenn Sie eine große Glasfläche haben. Sie bietet mehr horizontalen Spielraum, was auch bei abstehenden Griffen hilfreich ist.
Achtung: Prüfen Sie, ob das Tuch beim Herablassen den Fensteröffnungsgriff berührt.

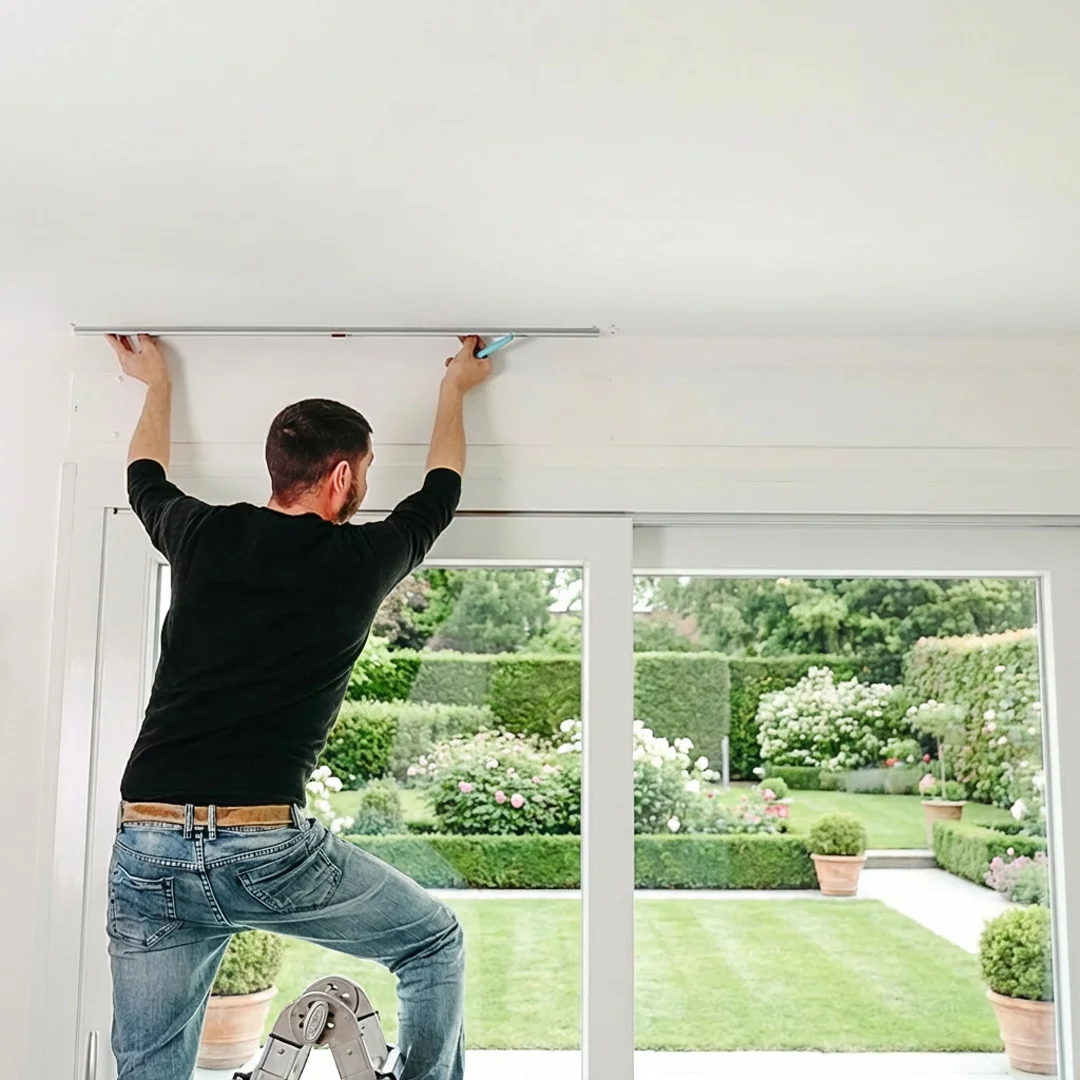

2. Breite messen
Kurzfassung
Beginnen Sie mit der Glasbreite oder der gesamten Rahmenbreite, addieren Sie 5 cm Überstand pro Seite und anschließend das technische Festmaß des gewählten Modells: Kyma 25 mm pro Seite, Recta 21,4 mm pro Seite. Die Formel ergibt genau das Maß, das Sie uns mitteilen müssen.
Messen Sie die Glasbreite oder die gesamte Rahmenbreite, wenn Sie den Rahmen vollständig abdecken möchten. Das ästhetische Ergebnis ist deutlich besser.
Addieren Sie dann den Überstand: den Tuchrand, der auf jeder Seite über das Fenster hinausragt. Der empfohlene Standardwert beträgt 5 cm pro Seite.
Addieren Sie anschließend die technischen Maßzugaben. Zwischen dem Tuchrand und der Montageplatte besteht immer ein technischer Festabstand, der vom Modell abhängt:
Dieser Wert gilt sowohl für die Slim- als auch für die Standard-Platte: Was sich ändert, ist der physische Platzbedarf im Raum, nicht die Berechnung des Tuchs.
Die Formel
Glasbreite + Rahmen
+ 10 cm (Überstand 5 cm links + 5 cm rechts)
+ technische Maßzugabe Tuch/Platte (siehe Tabelle)
= BREITE, DIE SIE UNS MITTEILEN MÜSSEN
+ 10 cm (Überstand 5 cm links + 5 cm rechts)
+ technische Maßzugabe Tuch/Platte (siehe Tabelle)
= BREITE, DIE SIE UNS MITTEILEN MÜSSEN
Praxisbeispiel – Kyma-Platte, Fenster 200 cm:
Glasbreite + Rahmen = 200 cm
+ Überstand 5 cm pro Seite = 210 cm
+ Technische Maßzugabe Kyma (25 mm × 2) = 215 cm
→ Mitzuteilende Breite: 215 cm
+ Überstand 5 cm pro Seite = 210 cm
+ Technische Maßzugabe Kyma (25 mm × 2) = 215 cm
→ Mitzuteilende Breite: 215 cm
Produktionsbereich: Mindestbreite 60 cm, Maximalbreite 280 cm.

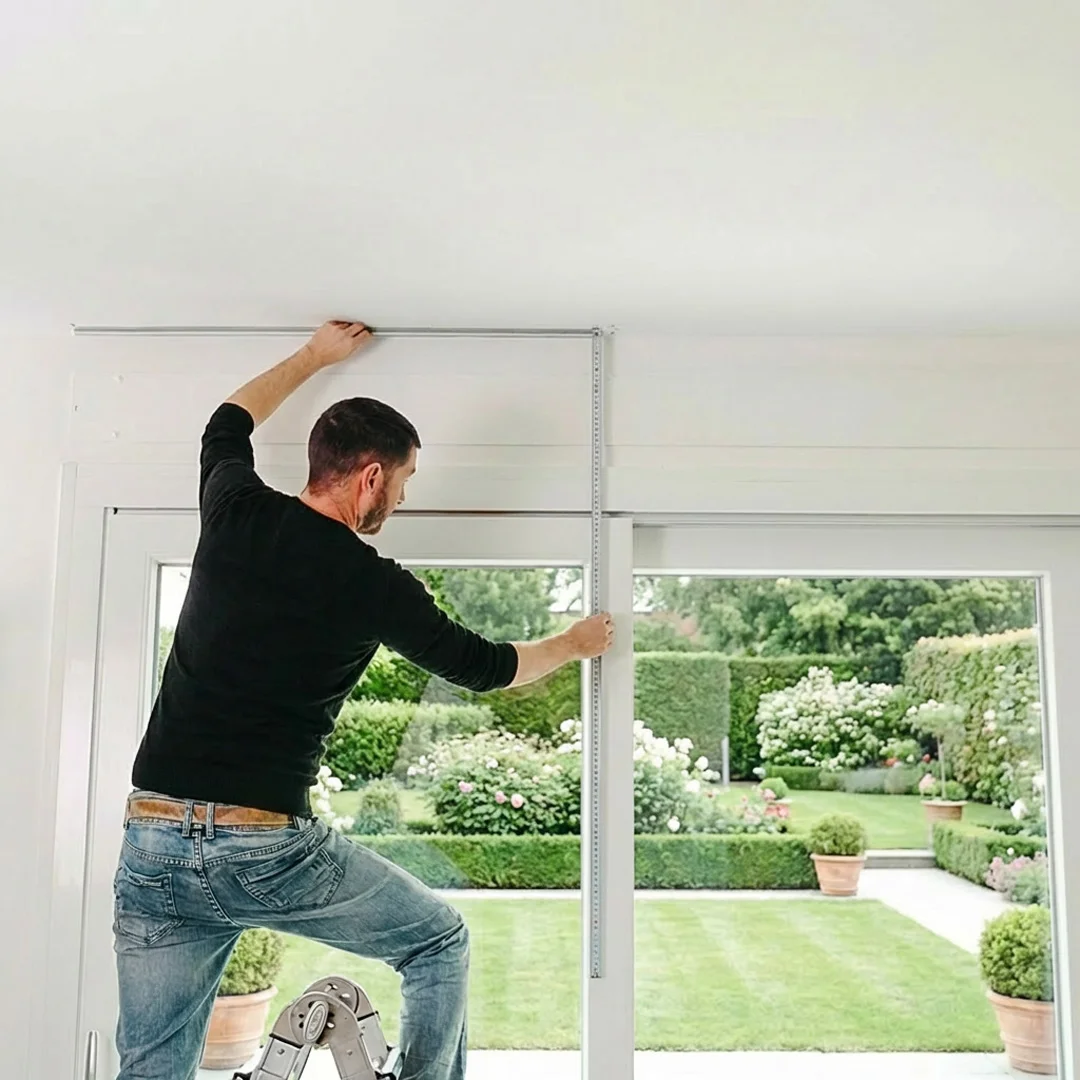

3. Höhe messen
Kurzfassung
Messen Sie vom Befestigungspunkt (Wand oder Decke) bis dorthin, wo das Tuch enden soll: Unterkante der Fensterbank oder Boden. Es muss nichts addiert oder subtrahiert werden: Das gemessene Maß ist genau das, was wir benötigen.
Bestimmen Sie den Punkt, an dem Sie die Montageplatte befestigen möchten (Wand oder Decke), und messen Sie von diesem Punkt bis dorthin, wo das Tuch enden soll: Unterkante der Fensterbank oder bis zum Boden, wenn Sie einen umhüllenden Effekt bevorzugen.
Es muss nichts addiert oder subtrahiert werden: Das gemessene Maß ist genau das, was wir benötigen.
Befestigungspunkt (Wand oder Decke)
→ bis zur Unterkante der Fensterbank oder bis zum Boden
= HÖHE, DIE SIE UNS MITTEILEN MÜSSEN
→ bis zur Unterkante der Fensterbank oder bis zum Boden
= HÖHE, DIE SIE UNS MITTEILEN MÜSSEN
Produktionsbereich: Mindesthöhe 30 cm, Maximalhöhe 300 cm.

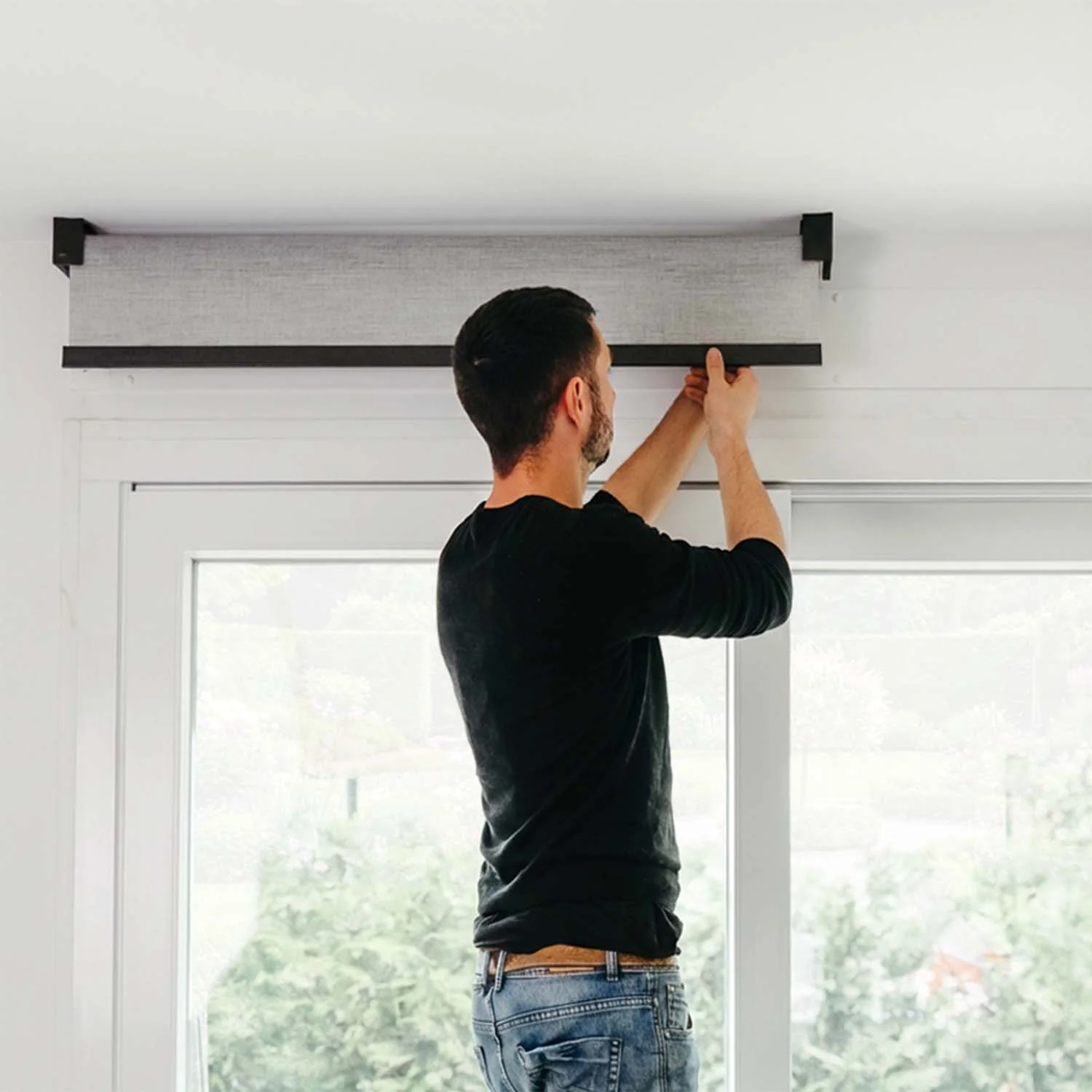

4. Montagehöhe ab Boden
Kurzfassung
Dieses Maß betrifft nicht das Tuch: Es dient dazu, die Bedienkette auf das richtige Maß zu kürzen. Bei einer Montagehöhe von 200 cm oder weniger ab Boden muss das Rollo motorisiert sein – dies ist eine Sicherheitsanforderung gemäß europäischer Norm EN 16433:2014.
Dieses Maß ist unabhängig von der Tuchhöhe und betrifft ausschließlich die Sicherheit. Bei manuellen Rollos liefern wir eine Bedienkette zum Betätigen des Rollos. Gemäß europäischer Norm (EN 16433:2014) darf diese Kette nicht weniger als 150 cm vom Boden entfernt sein – dies ist eine Schutzmaßnahme für Kinder.
Die praktische Regel:
Die Strangulationsschutzvorrichtung ist bei jedem manuellen Maanta-Rollo bereits enthalten. Teilen Sie uns beim Bestellen immer die Montagehöhe mit: Die Kette wird anhand dieses Wertes auf Maß gekürzt.
Maße fertig? Jetzt konfigurieren
5. Hindernisse prüfen
Kurzfassung
Prüfen Sie vor der endgültigen Maßfestlegung, ob das Tuch beim Herablassen auf Hindernisse trifft. Für jedes Hindernis gibt es eine konkrete Lösung – in den meisten Fällen reicht es, von der Wand- auf die Deckenmontage zu wechseln.
Das Tuch darf beim Herablassen auf keine vorstehenden Elemente treffen. Checkliste:
- Fenstergriffe (insbesondere lange Hebelgriffe)
- Kipp-Dreh-Beschläge
- Nach innen vorspringende Fensterbank
- Lüftungsgitter an der Wand
- Vorhänge oder andere bereits installierte Systeme
Wenn Sie ein Hindernis finden, gehen Sie wie folgt vor:
Nach innen vorspringende Fensterbank
Bei Wandmontage hat das Tuch einen Wandabstand von ca. 8 cm. Springt die Fensterbank weiter vor, liegt das Tuch vor dem vollständigen Herablassen auf ihr auf.
→ Wechseln Sie zur Deckenmontage.
Langer Hebelgriff
Standardgriffe passen in den Standard-Wandabstand von 8 cm. Ein besonders weit vorstehender Hebelgriff kann jedoch ein Hindernis darstellen.
→ Messen Sie die Ausladung und vergleichen Sie sie mit den 8 cm, oder wählen Sie die Deckenmontage.
Lüftungsgitter an der Wand
Das Tuch darf das Gitter nicht dauerhaft verdecken.
→ Deckenmontage oberhalb des Gitters, oder Rollo so dimensionieren, dass es das Gitter nur bei herabgelassenem Tuch abdeckt.
Nebeneinander liegende Fenster
Auch wenn sie optisch identisch erscheinen, sind kleine Millimeterunterschiede normal.
→ Messen Sie jedes Fenster einzeln und teilen Sie uns die Maße jeweils separat mit.
6. Maße fertig? Jetzt konfigurieren
Kurzfassung
Mit Breite, Höhe und Montagehöhe ab Boden haben Sie alles, was Sie benötigen. Öffnen Sie den Konfigurator, geben Sie die Maße ein und wählen Sie das Gewebe. Bei Fragen steht Ihnen die kostenlose Videoberatung jederzeit zur Verfügung.
Jetzt haben Sie alles, was Sie zum Fortfahren benötigen:
- Breite – Glas + Überstand + technische Maßzugabe
- Höhe – vom Befestigungspunkt bis zur Tuchunterkante
- Montagehöhe ab Boden – für die Bedienkette und die Motorisierung
Wenn Sie Fragen zum Gewebe haben, lesen Sie die Gewebeanleitung, bevor Sie konfigurieren: Sie können kostenlose physische Muster anfordern.
